Computer Eingabe Digitale Umwandlung+Elektrische Schaltfläche Umwandlung Rollformgeräte

NLT-400CComputerIch...nputDSchwangerschaftTAusbildung+EelektrischBAusdruckTAusbildungsmaßnahmenREinzigartigesFVerhütungEAusrüstung

Modell der Ausrüstung: NLT-400

Intelligente Version des Servomotors: Gesamtleistung 68 kW Antrieb

SPissen: 30 m/min, Gesamtgeschwindigkeit von 12 m/min bis 15 m/min (je nach Anzahl der gebohrten Löcher);

1. C Breite (80~350) mm, Z Breite (120~350mm) kann frei umgewandelt werden;

2Kleine Kante (8-20 mm) und Kleine Kante ≤ 0,8 * (Taillhöhe -20);

3. Taillhöhe (30-100) mm und Taillhöhe ≤ 0,95 * (Unterbreite - kleine Kante -30);

4. Verstellbare Plattendicke t (1,0 bis 3,5) mm;

Längen- und Löcherstandgenauigkeit ± 1 mm

Hier ist er.Sind einigeProfilsfür Ihre Referenz:

AusstattungAnforderungen:

1Materialdicke:10,5-3,5 mm

2.Materialleistungsfestigkeit: 235/345 Mpa (wenn 550 MPA Material verwendet wird, kann die Dicke- Ich weiß.t mehr als 3 mm)

3.Größe: 100-300 mm (kann automatisch eingestellt werden)

4.Geschwindigkeit: maximal 15 m/min (bei Lochbohrungen beträgt die Geschwindigkeit 15-22 m/min)

5.C und Z-Spurlin manuell geändert

6.Handbuchempfangstisch

Arbeitsablauf

Entwickeln → Material in die Maschine einführen → Ausleveln → Streichen und Vorscheren → Rollenformen → Produkte empfangen Tabelle

NLT-400CComputerIch...nputDSchwangerschaftTAusbildung+EelektrischBAusdruckTAusbildungsmaßnahmenREinzigartigesFVerhütungEAusrüstung

8 Tonnen HydraulikVerkleidung

Kapazität:6 Tonnen Hydraulik ist optional

Innerer Durchmesser der Spule:450 bis 550 mm

Zuführbreite:max. 500 mm

Aufbau:von den Stahlplatten und der Profilstange geschweißt.

Die Schrumpfung und Ausdehnung der Spule erfolgt automatisch, mit hydraulischer Antriebskraft.

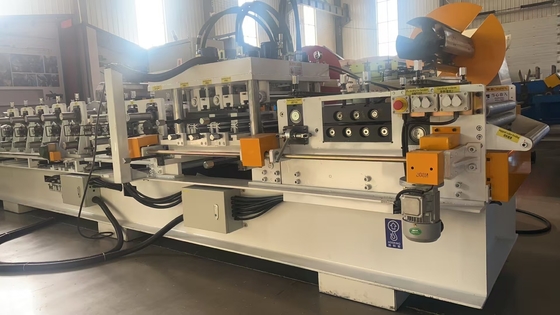

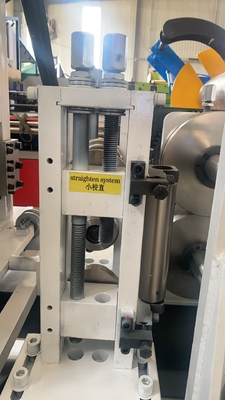

Fütterungs- und Nivellierungsteil

Es gibt einen elektrischen Knopf hier, die automatisch die Fütterungsbreite einstellen kann

mit einer Breite von mehr als 20 mm3 nach oben 4 nach unten

Material für Walzen:Cr15

Durchmesser der Walze:75 mm

Anpassung der Zuführbreite: automatisch durch Knopf

Stellen Sie sicher, dass eingegebene Stahlblech gerade und sauber und dann Rollen Formprozess genau gemacht werden könnte

Schleudern und VorscherenTeil

Einheit für die Stanzvorrichtung mit hydraulischem System;

Eine Stanzstation

Stanzform:Gcr12-Auslöschung

Station eins:Unteren Zentrum Löcher Schleudern

Station vier:Vorhydraulisches Scheren

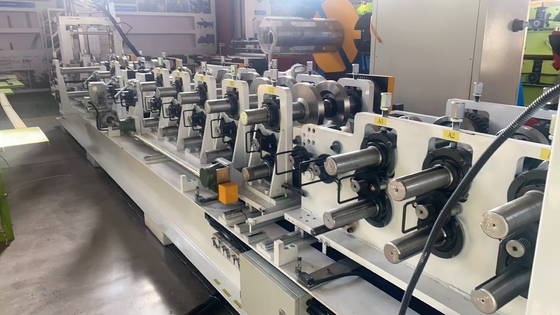

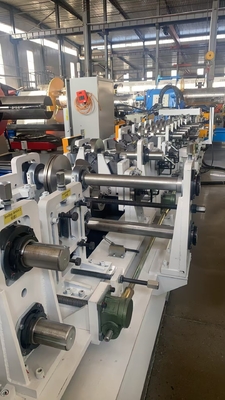

MEinin Rollenformteilen

Rollstationen:34 Zeilen= Eine davon ist die Taillhöhe bilden 87-95 Grad willkürlich einstellbare Rollengruppe

Ausgestattet mit 12 Sätzen von CZ-Austauschmodulen, kann der Schalter durch Drehen von 180 Grad abgeschlossen werden, und die lineare Führungsschiene kann geändert werden

Vorrichtung für die Verhinderung von Konkavenbogenrollen

Durchmesser der Wellen:Φ90 mm Feststoff

Doppelreihe-Kette für Getriebe + Achse-Endstütze

Material der Wellen:

40 Cr CNC-Bearbeitung HRC28-32, Fertigdrehen und Elektroplatten

Formiergeschwindigkeit:max. 15 m/min

Spannung: 380V/60HZ/3P (nach Anforderung)

Übertragungsweg:

Doppelketten + Wellenendstütze

Größenwechsel: automatisch durch PLC

C und Z-Purling wechseln:Mit dem Handbuch

Rollenmaterial: Cr12, nach Vakuumwärmebehandlung präzise bearbeitetes Innenloch

Verarbeitungstechnik: CNC-Bearbeitung gefolgt von Wärmebehandlung bis HRC58-60, Präzisionsbearbeitung

Werkstoff der Welle: 40Cr (Durchmesser 90/Durchmesser 75)

Verarbeitungstechnik: HRC28-32 nach CNC-Verarbeitung und dann Feindrehen und Galvanisierung

Dieser Teil ist für die Verarbeitung von Rippen aus M-Furline bestimmt.

Breite und Höhe verstellbar.

Antrieb des Hauptantriebservomotors 68 kW

Strom von 15 kW + Luftkühler

Kraftstofftankkapazität 300 Liter

Schweißzylinder für die Stanz- und Scherenarbeit

Ursprung der HauptkomponentenIch

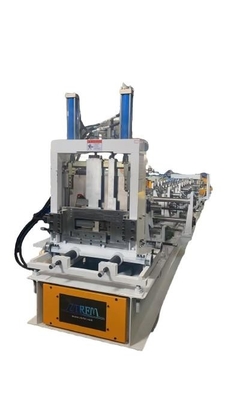

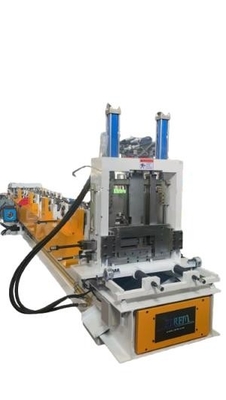

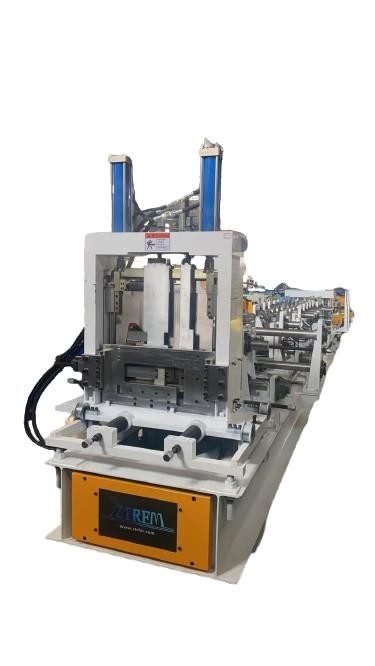

Hydraulisches Schneidsystem

Material der Klinge:Cr12mov-Abschallbehandlung

Längenmessung:Automatische Messung mit Encoder, Toleranz für die Länge 1 mm/3 m

Sie können den Schneider manuell einstellen, um verschiedene Größen von C / Z-Purlin zu schneiden. Sie müssen keine neue Klinge wechseln und dieser Schneider ist einfach zu bedienen.

Bei Stanz und Scheren wird der gleiche Hydraulikbehälter verwendet.

Tankvolumen:300 Liter

Wasseröl:46#

Leistung der Hydraulikstation:15 kW + Luftkühler

PLC-Steuerung

Hauptsteuerungsschrank des Steuerungssystems

1 Computersteuerung+intelligentes Steuerungssystem+Produktionsschnelle Eingabe-Software kann Produktionsdaten schnell von einem USB-Stick importieren oderDas Windows-System

Ersatzverteilfach: 1 (in der Mitte des Regals installiert)

Externe Steuerung: 1 (kann leicht vorwärts und rückwärts während der Produktions- und Debugging-Prozesse steuern)

Herkunft der wichtigsten Zubehörteile: SPS (Panasonic, Japan), Computersteuerung, Relais (Couton), Näherungsschalter (Autonex, Südkorea), Längencodeur (Omron, Japan)

Empfangene Tabelle

Länge: 6 Meter

Der Rahmenkörper ist mit Kanalstahl und Winkelstahl geschweißt, und die Rolle ist auf der Oberfläche installiert

Eine ähnliche Empfehlung:

Wenn die lokalen Arbeitskosten hoch sind, können Sie auch automatische palatalizing wählen

Ersatzteile
