Hochleistungs-350 C- und Z-Pfettenträger-Maschinengetriebe

                                             Hochleistungs-350 C- und Z-Pfettemaschine, Getriebetyp

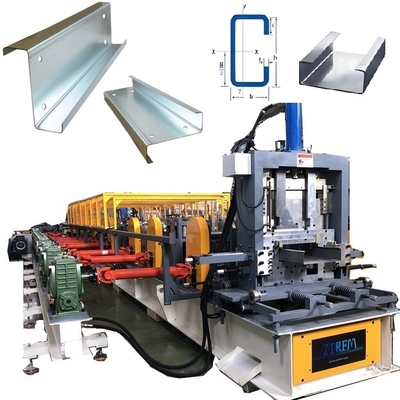

Die Hochleistungs-350 C- und Z-Pfettemaschine, Getriebetyp, ist dafür konzipiert, C-Pfetten und Z-Pfetten vollautomatisch in Chargen herzustellen. Diese Maschinenart unterstützt die folgenden Größenbereiche der C-Pfetten und Z-Pfetten.

1. C-Breite (80~350) mm, Z-Breite (120~350 mm) können frei umgewandelt werden;

2. Kleine Kante (8-20 mm) und kleine Kante ≤ 0,8 * (Steghöhe -20);

3. Steghöhe (30-100) mm und Steghöhe ≤ 0,95 * (Bodenbreite - kleine Kante -30);

Einstellbare Blechdicke t (1,0~3,5) mm;

Unterstütztes Material:Q195, Q235, Q345B warmgewalzter Bandstahl oder warmgewalzter verzinkter Bandstahl

Es kann die folgende Art des Stanzen unterstützen: Und wir können die Maschine auch nach Ihrer Zeichnung entwerfen

Hochleistungs-350 C- und Z-Pfettemaschine, Getriebetyp

Hochleistungs-350 C- und Z-Pfettemaschine, Getriebetyp

Da die Materialstärke bis zu 3,5 mm beträgt, haben wir sie wie folgt konstruiert:

1. Für den Coil-Zuführteil: Führungsachse + Führungsrad

• Nivellierung oben drei, unten vier und zwei Zuleitungen, Vollkerndraht-Abschrecken und Anlassen, Wärmebehandlung und Galvanisierung nach Präzisionsbearbeitung.
• Hauptwalzstation 23 (davon eine Steghöhenformung 87-95 Grad beliebig einstellbare Walzengruppe)
• Getriebe + Wellenendstütze: unabhängiger Getriebetyp.
• Ausgestattet mit 12 Sätzen von CZ-Austauschmodulen, kann der Wechsel durch Drehen um 180 Grad abgeschlossen werden, und die Linearführungsschiene kann gewechselt werden
• Anti-Konkav-Bogenwalzenvorrichtung
• Druckstange, gerade Stange, gerade Stange
• Vier Sätze von Richteinheiten für CZ-Doppelnutzung

P1:Nivellierungs- und Coil-Zuführteil:

Es ist eine Servomotorsteuerung für die Breitenänderung und die Einstellung der Richtwalze.

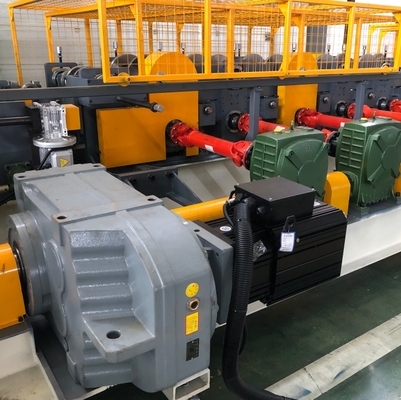

P2 Getriebe; Getriebe:Bei der Arbeit geringes Getriebegeräusch und große Leistung, schnellere Geschwindigkeit und haltbarer.

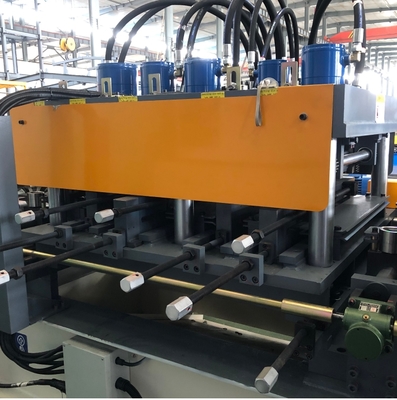

P3: Walzen und Design:Walzenmaterial D2, entworfen von Bandwalzen, Seitenwalzen, Formgebung

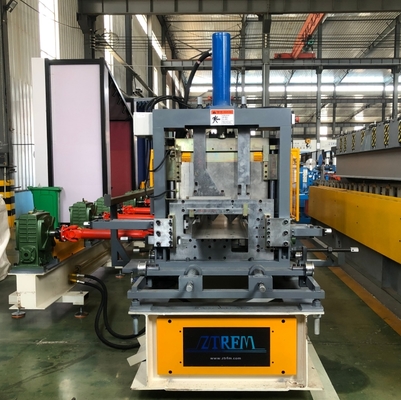

P4: starkes Scheren:Beim Scheren schnell und einfach einzustellen.

Wenn Sie die gleiche Maschine benötigen, kontaktieren Sie uns bitte jederzeit.
