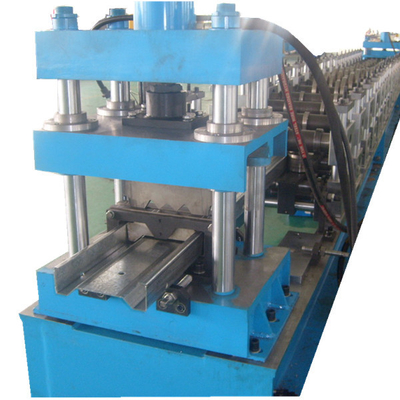

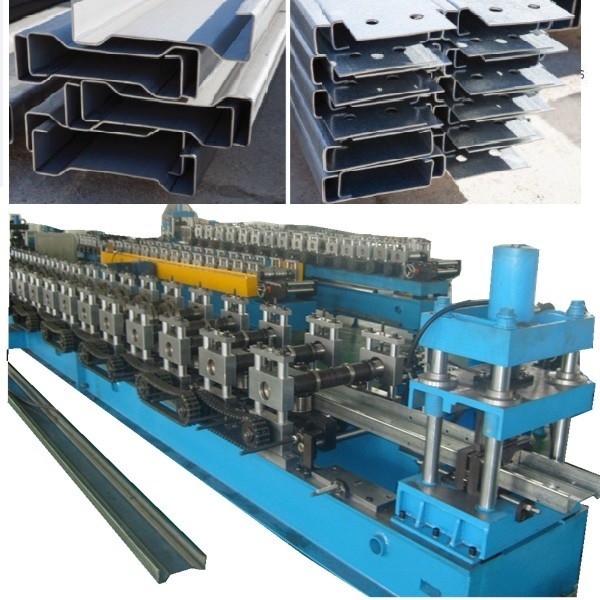

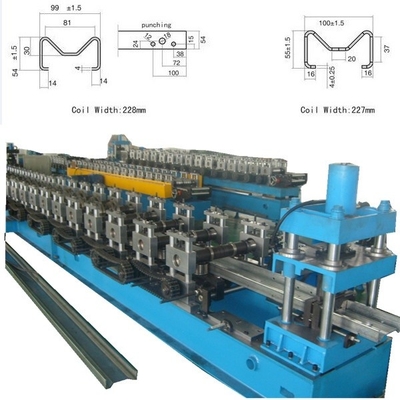

Sigma Purlin Rollformmaschine für Strucad- und Tekla-Strukturen

SGlutenPUrlinSSchnappungRollenformmaschine

Es bietet Lösungen von 120 mm bis 400 mm mit Abmessungen von 1,2 mm bis 3,2 mm, die alle vollständig von Strucad und Tekla Structures unterstützt werden.

Cam-Daten, um das Risiko potenzieller Fehler zu verringern und die zeitaufwändige Erstellung von Zeichnungen zu vermeiden.

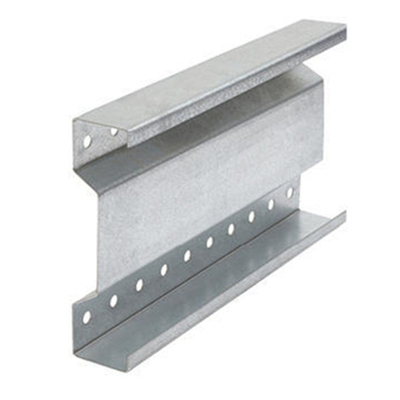

Unser neuer Sigma Beam Purlin erzeugt eine hervorragende Festigkeit gegenüber Gewichtsverhältnis Verbesserungen, ganz zu schweigen von der Verringerung der Zubehöranforderungen in gemeinsamen Designkriterien,Einsparung der zusätzlichen Komponentenkosten und der Montagezeit vor OrtDieses Produkt wurde mit S450-Material anstelle des bestehenden Industriestandards S390 eingeführt.und die Sigma Beam Purlin verwendet mit unserer Standard-Reihe von C-Abschnitten als Seitenbahnen bietet praktische, flexiblen und wirtschaftlichen Lösungen für alle Ihre Anlagenanforderungen.

Produktpalette

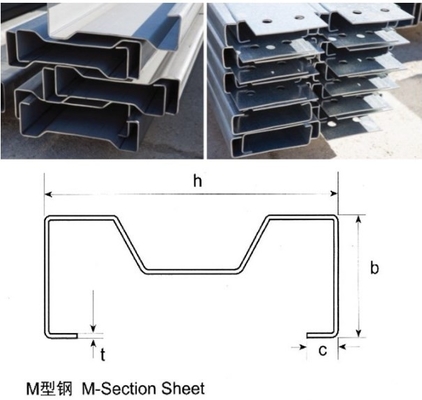

Hier ist er.ist einProfil für Ihre Referenz:

Das System ist in erster Linie für den Einsatz auf Dächern als Sekundärplattenstütze konzipiert.Sigma-Projekte werden durch Kaltwalzen hergestellt, die vorgehärteten verzinkten Stahl bilden, Klasse S450, mit einer Mindestspannung von 450 N/mm2 Die Eigenschaften des Abschnitts wurden gemäß Eurocode 3 in der Norm EN 1993-1-3 berechnet:2006Die Berechnung der endgültigen Belastungen und Arbeitsbeugungen erfolgt auf der Grundlage der Ergebnisse von Vollskala-Tests und der Analyse von Endelementen.Der oberste Flansch des Schraubens muss durch ein robustes Stahlblech (oder ähnliches), das direkt an den oberen Flansch befestigt ist, ausreichend festgehalten werden.Der Stahl hat eine außenverzinkte Beschichtung Z275, die eine etwaige Beschichtungstärke von 20 Mikrometern auf jeder Seite ergibt.

Hülsenmontage und Kleiderdetails

Alle Hülsen sind von ähnlicher Länge und die Längsbohrungen sind konsistent.Die Dicke der Hülse hängt von der Dicke der Schraube ab - siehe Tabelle.

Das kostengünstigste Schraubensystem, was den Materialgehalt und die Anzahl der zu errichtenden Komponenten angeht, ist das Doppelspann-Butt-System.

Einzelheiten zum Purlin Cleat

Standardgrößen der Hülse

Anmerkung: Wenn keine Albion-Standard-Klippen geliefert werden,Sorgen Sie dafür, dass ausreichend Abstand von der Unterseite der Fassade bis zur Spitze der Stange für die Installation der Hülle besteht..

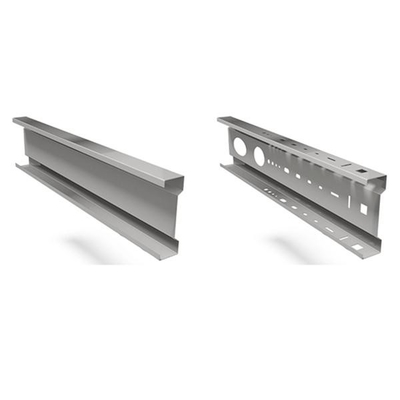

Sigma Standard Bohrungen

Standardbohrungen sind für die Sigma-Purlin-Reihe unten gezeigt. 14 mm Durchmesser Hülse und Klappe Verbindungslöcher, um M12-Schrauben zu passen, werden für die 200, 225 und 240 Serie Sigma verwendet, während 18 mm

Bei den M16-Schrauben wird der Durchmesser für die 265- und 300-Sigma-Schrauben verwendet.8Die Schnelligkeitsbefestigungslöcher sind bei Bedarf 14 mm breit * 20 mm rechteckig. Die Löcher für die mittleren Spannwinkelstützen haben bei M12-Schrauben der Klasse 4.6 einen Durchmesser von 14 mm.Bei Bedarf zur Verfügung gestellte Flanschlöcher mit einem Durchmesser von 14 mm- Höchstlänge des Abschnitts 16 m.

SGlutenPUrlinSSchnappungRollenformmaschine

Sigma Purlin Systeme und Verknüpfung Layouts

Die Sigma-Spurlin-Form bietet ein effizientes, robustes Profil, das sowohl für kurze als auch für lange Spannweiten geeignet ist.In den meisten Fällen von Gebäuden mit beliebtem Gebäudetypen sind Schrägstäbe nicht erforderlich (vorbehaltlich der Windwellenbedingungen)Die meisten Bausteine sind mit einer Doppelspannung ausgestattet.speziell entwickelt wurde, um die Anzahl der Hülsen zu minimieren, wodurch die Anzahl der Bauteile reduziert und die Installationszeit und die Bauteilkosten gespart werden.Alle Hülsen sind gleich lang und haben identische Längsmessungen, einheitlichkeit und Verringerung der Fehlergefahr.

Einzelspann-Butt-System

Die einfachste der Schraube-Systeme. Verwenden Sie, wenn die Konstruktionsbedingungen vorschreiben, dass keine Verbindungshülsen verwendet werden können, d. h. Schraube in der Tiefe des Balkens.

Doppelspann-Ecksystem

Verwendung mit den Serien 200, 225 und 240

Das beliebteste Schraubensystem, das doppelte Spannlängen mit einem Minimum an Verbindungshüllen kombiniert.Das Hülsensystem kann für Gebäude mit zwei oder mehr Buchten eingesetzt werden und kombiniert eine kostengünstige Lösung mit einfacher DetaillierungDie Breiten der Bucht sind auf 8 m begrenzt (maximale Stachellänge 16 m)

Sigma Purlin Systeme und Verknüpfung Layouts

Einzelspann-Hülsen-System

Heavy End Bay System Eine Alternative zum Doppelspannsystem und geeignet für alle Spanngrößen. Kann mit allen Sigma-Abschnitten verwendet werden.Aber immer noch die Kontinuität über die Balken, kann das Single-Span-Sleeve-System eingesetzt werden. Mit zusätzlichen Sleeves, wie gezeigt, können die ultimativen Kapazitäten des Doppelspan-Sleeve-Systems realisiert werden.E-... von unten hochgezogen.

Schwere End-Bucht-System

Geeignet für Gebäude mit 5 oder mehr Buchten (alle Sigma-Abschnitte)

Geschwindigkeitskorrektur Anti-Sag-Stäbe

Die Albion-Schwungstangen bieten eine wirksame Rückhaltung der Pforte sowohl während des Verkleidungsvorgangs als auch bei Windwellen.Das federbeladene Klemmfestsystem macht die Installation schnell und einfach. Die Geschwindigkeitsbereinigung sollte wie unten gezeigt festgelegt werden

Anti-Sag-Stäbe dienen zwei Hauptzwecken:

• Zur Verhinderung der Drehung der Schraube während der Errichtung (Sobald die Bleche befestigt ist, erhält die Schraube eine hohe Steifigkeit durch die Dachmembran).

• Um die unteren Flansche unter Hebungsbedingungen seitlich zu halten.

Anmerkung:Diese Einzelheiten gelten für Dachneigungen bis einschließlich 25o. Für Dachneigungen über 25o wenden Sie sich an unsere Technische Abteilung.

Speed Fix werden aus 1,6 mm dickem, vorgehärtetem, galvanisiertem, milden Stahl hergestellt und kalt in einen 15 mm tiefen * 12 mm breiten Kanalschnitt geformt.Jedes Ende ist eingetastet, um in den Standard vorperfettierten rechteckigen Löcher in der Mitte Spanne oder dritten Punkten zu finden.Alternative Spitzenbänder werden aus 12 mm Durchmesser, Zinkplattiertem Allthread hergestellt.

Winkel-Strauf-Rückhaltesysteme

Für größere Spannweiten oder tiefere Abschnitte werden Winkelstützen verwendet, um während der Verkleidung und bei Windumkehr Stabilität zu gewährleisten.Winkelstützen werden aus einem vorgewarzten verzinkten Winkel von 45*45*2 mm hergestelltDie Löcher in den Stützen sind alle 14 mm Durchmesser, um M12-Schrauben zu passen.

Mindestanforderungen an SAG

Die Oberflächenbänder müssen auf Doppeldächern mit einer Spannweite von über 4 m verwendet werden.

Lange Abhänge des Daches

Bei einer Steigung des Daches von mehr als 20 m ist eine mittlere Spannungsanlage erforderlich, um Steigungsbelastungen zu widerstehen, die wie gezeigt durch ein Stütz- und Bindungssystem gewährleistet wird.

Mindestanforderungen an SAG

Mono-Spitz-Dach

Auf Mono-Pitch-Dächern, Stütz-und Krawatte-System an der Spitze erforderlich ist, um nach unten Steigung Belastungen zu widerstehen

Flachdecke

(Neigung weniger als 3o)

Für sehr niedrige Höhen oder flache Dächer werden die Sigma-Purlins in gegenseitigen Paaren installiert.wie nachstehend dargestellt: Winkelstützen für die mittlere Spannweite von mehr als 4 m und für die dritte Spannweite von mehr als 7 m.1m.

Kleine Winkel und Rafter-Haltestellen

Schrägstangen/Säulenstangen

Rafter Stays werden aus vorgehärtetem galvanisiertem milden Stahl und einer Kaltwalze hergestellt, die in einen Winkelbereich von 45 mm x 45 mm x 2,0 mm Dicke geformt wird.

Typische Einzelheiten

Ausführliche Angaben zum Ausbau der Ausrüstung

Gable Verge-Detail

Weitere Anwendungen von Albion-Sigma-Strahlen

Mezzaninenböden

Das Sigma-Profil ist ideal geeignet, um leichte Böden strukturell zu stützen.
