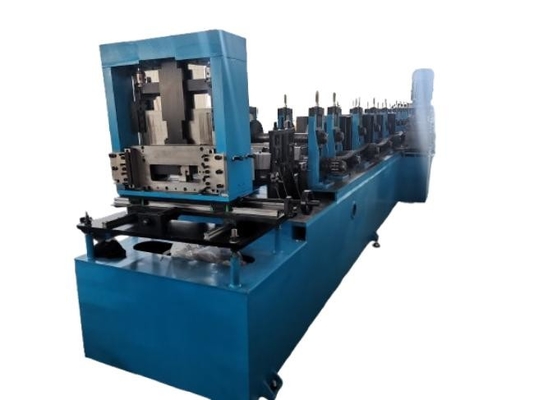

Präzisionsmaschine CZ Purlin Rollformmaschine zur Erhöhung der Steifigkeit und Strukturunterstützung

Schwere CZ-Purlin-Automatik

Vorräte sind Stahlbauteile, die in vorgebauten Gebäuden, hauptsächlich unter den Dächen, als Stützstrukturen verwendet werden.Schaffung einer horizontalen Membran, die das Gewicht von Dach und Deck unterstütztDie Vorrichtung der Vorhänge erfolgt parallel zum Dach und wird durch Balken oder Wände gestützt.Es kann bis zu 30 Fuß oder länger sein..

Die Länge und Breite hängen von den Abmessungen des Hauptrahmens des Gebäudes, seiner Verwendung und der Konstruktion ab.nach BedarfDie Strukturen sind daher ein wichtiger Bestandteil der Dachstruktur. In vorgefertigten Gebäuden werden Stahlplatten weit verbreitet.mit einer Kohärenz in den AbmessungenDie Purlins dehnen sich im Sommer bzw. im Winter aus und ziehen sich zusammen.

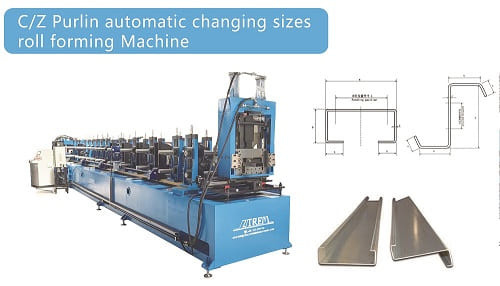

Hier ist er.ist einProfil für Ihre Referenz:

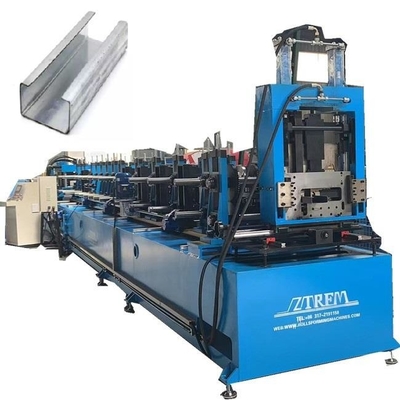

Schwere CZ-Purlin-Automatik

Diese C-Purlin-Rollformmaschine nimmt neue Komponenten mit hochwertigem Material an. Das hydraulische System und das elektrische Steuerungssystem verwenden alle fortschrittliche und zuverlässige weltbekannte Marke.Entworfen durch das fortschrittliche ZTFRM-Programm, die Maschine hat einen einfachen und zuverlässigen Betrieb.um sicherzustellen, dass die Maschine lange stabil funktioniert.

1Wie berechnet man dann die Eingangsspulenbreite der C- und Z-Purline?

Berechnen Sie die Eingangsspulenbreite nach der Größe des Fertigprodukts: Taillhöhe*2 + Unterbreite + kleine Kante Materialdicke * 6,bei Fertigstellung C-Profilgröße wie folgt Taillhöhe: 50 mm, Bodenbreite: 100 mm, kleine Kante:15 mm, Materialstärke:2 mm

Dann ist die Spulenbreite 50*2+100+15*2-2*6=218mm

2- Wie soll ich die Verkabelung machen?

Der hydraulische Entwickler muss lediglich das Stromkabel an die vier mit A, B, C und N gekennzeichneten Anschlüsse anschließen.

Die Hauptrollformmaschine muss mit dem Stromkabel, dem Hauptmotor, dem Ölpumpenmotor und dem Größenanpassungsmotor verbunden sein.

Stromkabel: Anschluss an die mit L1, L2, L3 gekennzeichneten Endgeräte

Hauptmotor: Anschluss an die mit U2, V2, W2 gekennzeichneten Endgeräte

Ölpumpenmotor: Verbindung mit den mit U1, V1, W1 gekennzeichneten Endgeräten

Größenregelungsmotor: Die drei Größenregelungsmotoren sind mit dem mit U3 V3 W3, U4 V4 W4 bzw. U5V5W5 gekennzeichneten Endgerät verbunden.

Der Zähler, die Grenzschalter von Stanzgeräten und Schnittgeräten sind mit Flugzeugsteckdosen, die einzigartig, leicht zu verbinden und fehlerfrei sind, mit dem SPS-Steuerungskabinett verbunden.
