Automatische vielseitige Produktion Cz Purlin-Maschine hohe Effizienz

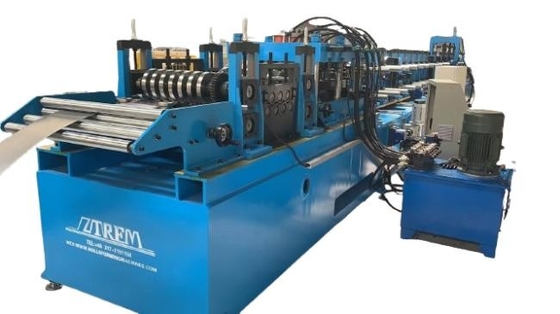

Automatische C/Z-Purlin-Rollformmaschine

Unsere C / Z-Spurlin-Maschine, die von Getrieben angetrieben wird, besteht aus Decoiler, Fütterungs- und Nivellierungseinrichtung, Stanzsystem, Vorschere, Rollenformsystem, hydraulisches Stützschneiden, Auslauftisch,Hydraulikstation und Steuerungssystem (PLC)Die spezielle Eigenschaft: Zusammenbau mit Liner-Guide-Weg, um die Maschine ändern Sie die Web-Größe leicht und reibungslos, produzieren Standardprodukte mit Ausbeute bis zu 550Mpa,Lange Produktionslinie,kein offener Mund auf Endprodukten, C / Z Austausch nur mit 3 Schritten und innerhalb von 5-15min; Größenwechsel vollständig automatisch. Zeit- und Arbeitersparnis,die eine stark verbesserte Produktionseffizienz aufweist und für die aktuelle Produktion geeignet istDiese Maschine ist einfach zu bedienen und stabil mit guter Präzision zu betreiben.die weit verbreitet ist und in naher Zukunft das beliebteste Modell sein wird.

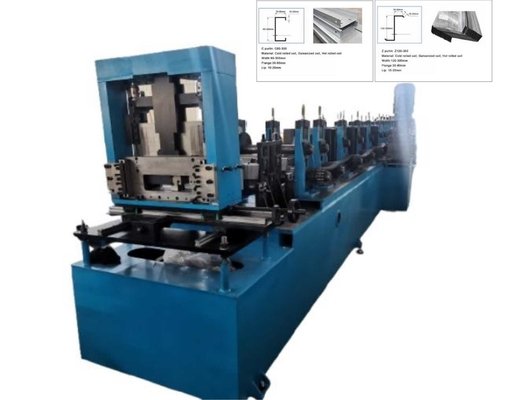

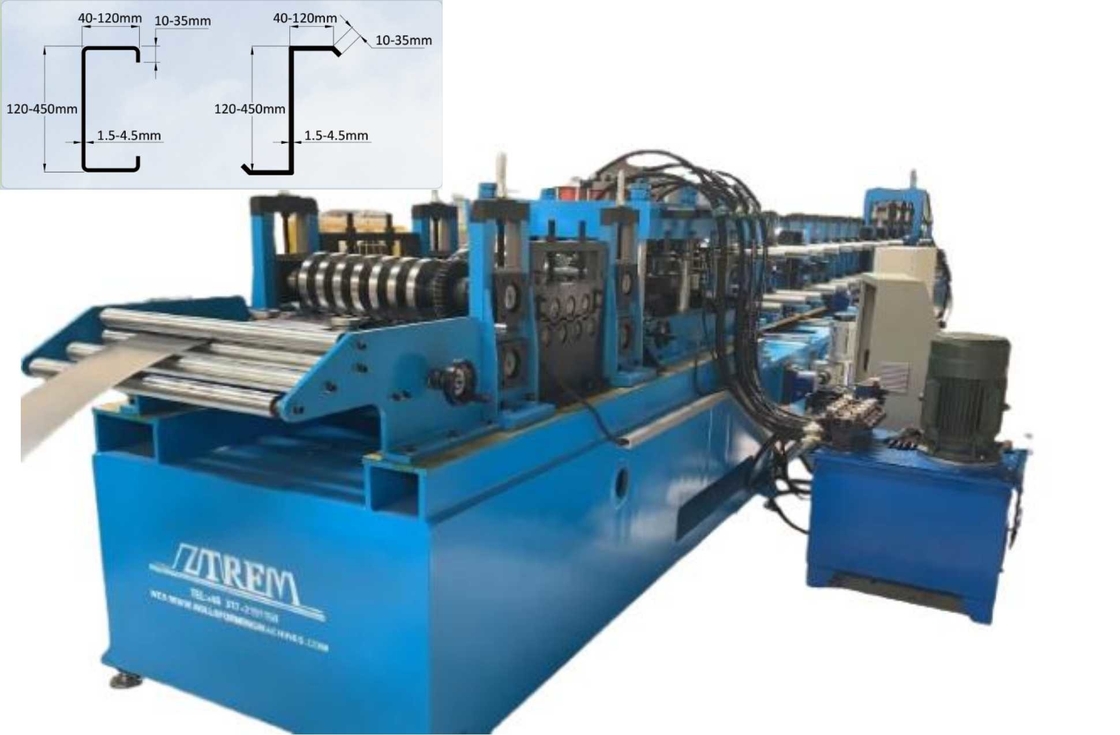

Hier ist er.ist einProfil für Ihre Referenz:

Aufbau der ZZ

Durchflussdiagramm: Entspannung der Spirale ️ Nivellierungsvorrichtung ️ Rollenformteile ️ Postpunktionsvorrichtung ️ Hydraulisches Schneiden ️ Stapel

Automatische C/Z-Purlin-Rollformmaschine

Hauptelemente:

1. Hydraulischer Abwickler

Typ des Entwicklers: automatisches An- und Entklemmen

Gewichtskapazität: 10 Tonnen

2.Zuführungs- und Nivellierungsvorrichtung: Sie dient dazu, das Material flach zu machen, bevor es in die Rollenformmaschine eingespeist wird.

3.Hauptrolle früher

Antriebsart: mit Getriebe

Geschwindigkeit der Formierung: 0-30 m/min

Arbeitsgeschwindigkeit: 12-18 m/min

Rollen: ca. 24 Gruppen von Rollen

Material der Walze ist Cr12-Formstahl;

Schacht: Die Schächte der Walzen werden zweimal mit der Schleifmaschine geputzt, um die Präzision des Endprodukts zu gewährleisten.

Größenänderung: vollautomatisch durch PLC gesteuert

Übernahme eines schnellen C/Z-Austauschsystems

Schnell C/Z-Wechsel mit nur 3 Schritten, innerhalb von 5 -15 Minuten.

4.Einrichtung zur Nachblasung

Schlag auf C- oder Z-Spurlin. PLC-Steuerung der Schlagmenge und der horizontalen Position; vertikale Position manuell einstellen.

Druckdruck: Hydraulisches Drucken

Die Stanzstange und die Stanzdose können leicht gewechselt werden.

5.Hydraulisches Schneiden

Adoptieren Sie unser innovatives Schneidsystem, CZ integrierte & verstellbare Schneidform müssen nicht Schneidform ersetzen, wenn sich die Purlin Größen ändern

6.Produktunterstützungsrahmen

7.PLC-Steuerungssystem

Steuerung der Menge und Stanzlänge und Schneidlänge automatisch

Die Maschine wird angehalten, während es punktet und schneidet

Automatische Längenmessung und Mengenzählung (Genauigkeit +- 3 mm)
