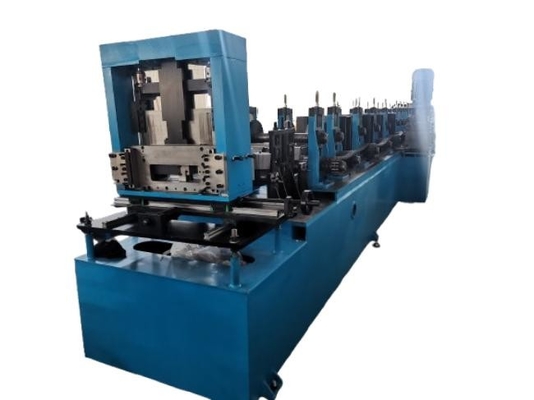

C&Z-Purlin-Formmaschine
CZ Purlin Roll Forming Machine,C&Z Roll Forming Machine für Standardgröße C80-300MM, Z 100-300MM, Rohstoffstärke 1,5 bis 3,0mm, mit drei Bohrlöchern, zwei Bohrungen,Ein Gerät, um die Seite zu schlagen..
ZTRFM Maschinenfabrik machen auch C-Purlin Rollen Formmaschine, das heißt die Formmaschine nur machen C-Form Größe von 3 Zoll bis 12 Zoll zum Beispiel. oder CU Formmaschine oder CG-Purlin-Maschine,mit oder ohne LochBitte geben Sie uns Ihre Anforderung an, wir werden Ihre erforderlichen Rollenformmaschinen entwerfen.
Diese CZ-Purlin-Formmaschinen umfassen 3 Tonnen manuellen Decoiler, Formierungssystem mit optionalen Bohrloch-Gerät, Post-Schnitt-Gerät, auslaufen Tisch, PLC-Steuerungssystem, auslaufen Tisch
zwischen C und Z, stellen Sie einige oberen Schichtwalzen mit unteren Walzen durch Handrad 180 Grad drehen.
Für verschiedene Größen, bewegen Sie die ganze Linie Roller mit Boden Drücken Steuerung, einfach und zeitsparend.

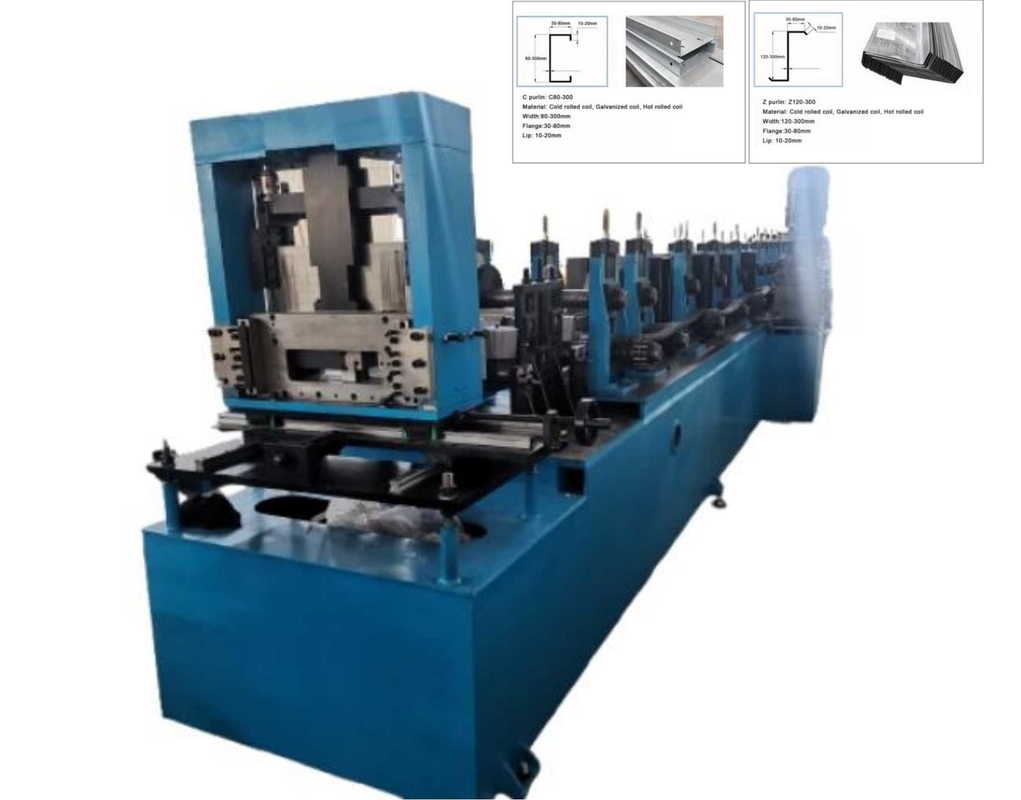

Hier ist er.ist einProfil für Ihre Referenz:

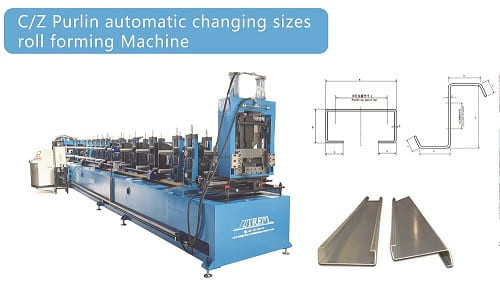

Aufbau der ZZ
C&Z-Purlin-Formmaschine
Der Vorteil unserer Schraubenmaschinen:
1. Die kleine Größe weniger als 120mm von Z-Purlin, die durch spezielles Design hergestellt wurde, sehr gerade und nicht verdreht. Im Allgemeinen ist die kleine Größe von Z-Purlin, die von anderen Fabriken hergestellt wird, nicht gerade und wird verdreht.
2. Eine 75 mm starre Welle wird verwendet, und der H-förmige Stahl wird als Basisrahmen verwendet, so dass die Maschine langfristige Produktion ohne Verformung der Maschine aushalten kann,Auf diese Weise wird eine langfristige Produktion von Qualitäts-Purlins gewährleistet.;
3Die Walzen sind aus GCR15-Material und werden mit CNC-Werkzeugen verarbeitet, um die Genauigkeit der Walzen und damit die Genauigkeit der Endspurline zu gewährleisten.
4Unsere geschnittenen Rahmen sind belastungsfrei, um sicherzustellen, dass sie während des langfristigen Produktionsprozesses nicht verformt werden, so dass c purlin glatt ist.
5. Mit Mitsubishi oder Siemens Betriebssystem mit stabiler Leistung, einfache Bedienung verwenden
6. Formgeschwindigkeit kann 10-15 Meter pro Minute erreichen
7- Die Z-Purlin mit Stanzmaschine wiegt ca. 9 Tonnen.
Spezifikationen
Technische Einzelheiten
| Spezifikationen der Maschine |
| Gewicht |
Ungefähr 9000 kg. |
| Größe |
Ungefähr 10m x 1,4m x 1,8m (Länge x Breite x Höhe) |
| Farbe |
Hauptfarbe: Blau |
| Warnfarbe: Gelb |
| Geeignetes Rohmaterial |
| Material |
Verzinkte Stahlspulen |
| Stärke |
10,5-3,0 mm |
| Breite der Spule |
Je nach Produktgröße |
| Leistungskraft |
235 MPa |
| Haupttechnische Parameter |
| Anzahl der Formierwalzstationen |
14 bis 16 |
| Durchmesser der Wälzwellen |
75 mm |
| Geschwindigkeit der Rollenformung |
10 bis 15 m/min |
| Produktionsgeschwindigkeit |
4 bis 6 m/min |
| Werkstoffe für die Formierung von Walzen |
mit einer Breite von >= 600 mm, jedoch <= 600 mm |
| Material für den Schneider |
mit einer Breite von nicht mehr als 600 mm |
| Steuerungssystem |
PLC und Konverter |
| Strombedarf |
Hauptmotorleistung: 15 kW |
| Leistung des Hydraulikmotors: 5,5 kW |
| Elektrische Spannung |
Nach Kundenanforderung |
Anwendungen
Purlins sind heutzutage sehr beliebt und sind in verschiedenen Formen und Größen erhältlich, am häufigsten als C- und Z-Purlins verwendet.
JSR Maschinenfabrik machen Purlin Formmaschine, die sowohl C und Z in der gleichen Maschine produzieren kann, nur eine Stunde wechseln zwischen C und Z zu wechseln.
Außerdem kann die Purlin-Maschine mit einfacher Einstellung Größen zwischen 100 und 300 produzieren, was nur zehn Minuten dauert.
Wichtig ist, dass unsere Schraubmaschine mit Stanzvorrichtung mit Funktion von Schraublöchern auf der Schraubmaschine für das Schrauben während der Installation entwerfen kann.
Einfache Bedienung, automatische Arbeit mit PLC-Steuerung.
Decoiler-Forming- Punch
