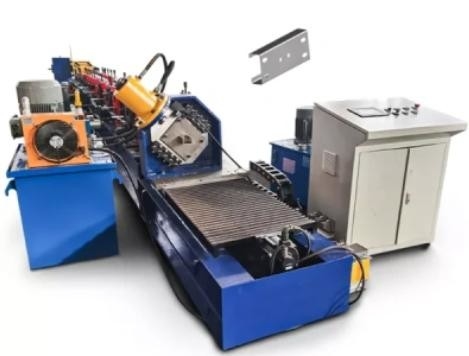

Vollautomatischer C / Z Purlin Roll Former mit verstellbarer Walze

Vollautomatische C/Z-Purlin-Rolle ehemaliger NLT350

Die NLT350 CZ-Rollenmaschine, die neue Generation der CZ-Maschinen, die die Grenzen der Rollenproduktion erweitert.Diese Maschine ist in der Lage, CZ-Profile mit einer Breite von bis zu 350 mm und einer Dicke von bis zu 3 zu produzieren..5mm, was es zur perfekten Wahl für High-End-Kunden macht, die nach größeren Schraubengrößen suchen.

Die NLT350 CZ-Spurlinmaschine verfügt über ein Doppelreihe-Kettenübertragungssystem, das eine hohe Stabilität und Genauigkeit während des Betriebs gewährleistet.Die Kanäle B und D sind auch mit Verstärkungsplatten für zusätzliche Unterstützung verbunden, die eine höhere Haltbarkeit und Stabilität bieten.

Diese Maschine ist mit 12 Sätzen von CZ-Austauschmodulen ausgestattet, die einen einfachen und schnellen Größenwechsel ohne komplexe Anpassungen ermöglichen.Kanal B wird mit Rollenform geformt, um einen reibungslosen und effizienten Produktionsprozess zu gewährleisten.

Im Vordergrund der Innovation steht die NLT350 CZ Purlin-Maschine, die standardmäßig mit endloser Umwandlungstechnologie und verschiedenen Modellen, einschließlich Motorversion, Servomotorversion und mehr, ausgestattet ist.Diese Maschine wird sicherlich Ihre Erwartungen übertreffen und alle Ihre Produktionsanforderungen unter verschiedenen Bedingungen erfüllen.

Hier ist er.ist einProfil für Ihre Referenz:

Layout-Zeichnung

Durchflussdiagramm: Entwickler ️ Nivellierungsvorrichtung ️ Vorpunktieren und Vorschneiden ️ Rollenformteile ️ Stapel

Vollautomatische C/Z-Purlin-Rolle ehemaliger NLT350

Die Vorteile der CZ-Purlin-Maschine AUTOMATISCHE Größenänderung sind wie folgt:

1.Produktion unterschiedlicher Schraubengrößen ((C80-350/Z120-350) ohne Wechsel von Rollen oder Abstandsstellen.

2Es ist nicht nötig, den Schneider für eine andere Größe zu wechseln.

3Einfache Bedienung, geringe Wartungskosten

4.Unendliche Größe (jede Größe innerhalb der Maschinenreichweite), hilft, Material zu sparen

5.Optional Schlagloch an jeder Position der Schraube Webseite und Flansche Seite

Hauptelemente:

1. Hydraulischer Abwickler

Typ des Entwicklers: automatisches An- und Entklemmen

Gewichtskapazität: 6 Tonnen

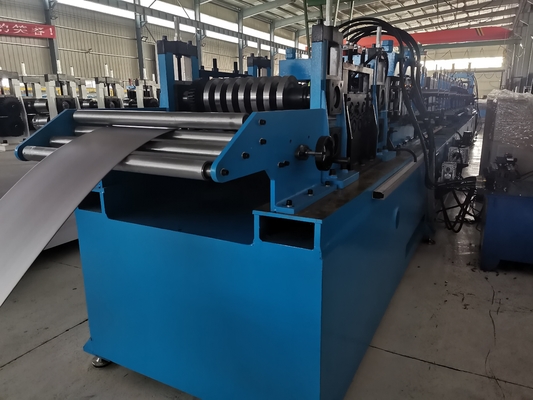

2. Zuführungs- und Nivellierungsvorrichtung:

Es wird verwendet, um das Material flach zu machen, bevor es in die Rollenformmaschine eingespeist wird.

3.Vorpunktionsvorrichtung

Stanz auf flachem Blatt. PLC-Steuerung Stanzmenge und horizontale Position; vertikale Position manuell einstellen.

Anzahl und Größe der Webpunktion: je nach Kundenanforderung

Flansch-Punktionsmenge und -größe: je nach Kundenanforderung

Die Stanzstange und die Stanzdose können leicht gewechselt werden.

4Vorschneidegerät

Es schnitt Rohstoffe vor der Rollenformung.

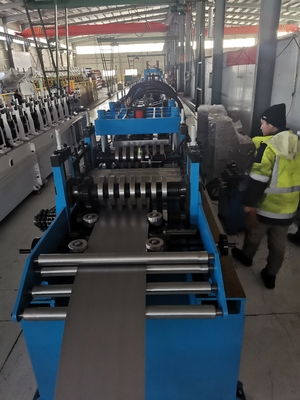

5.Hauptrolle früher

Antriebsart: mit Getriebe

Maximale Formgeschwindigkeit: 30 m/min

Rollen: Rund 21 Gruppen von Rollen

Material der Walze ist Cr12-Formstahl;

Durchmesser der Rollen ist etwa 360 mm

Welle: Die Wellen der Walzen werden zweimal mit der Schleifmaschine geputzt, um die Präzision des Endprodukts zu gewährleisten.

Material der Hauptwelle: 40Cr

Wechselgrößen: vollautomatisch

Übernahme eines schnellen C/Z-Austauschsystems

Schnell C/Z-Wechsel mit nur 3 Schritten, innerhalb von 5 -15 Minuten.

6.Hydraulisches Schneiden

Wir haben ein innovatives Schneidsystem, CZ integrierte und verstellbare Schneidformen, die nicht ersetzt werden müssen, wenn sich die Schnittform ändert.

7.PLC-Steuerungssystem

Steuerung der Menge und Stanzlänge und Schneidlänge automatisch

Die Maschine wird angehalten, während es punktet und schneidet

Automatische Längenmessung und Mengenzählung (Genauigkeit +- 3 mm)

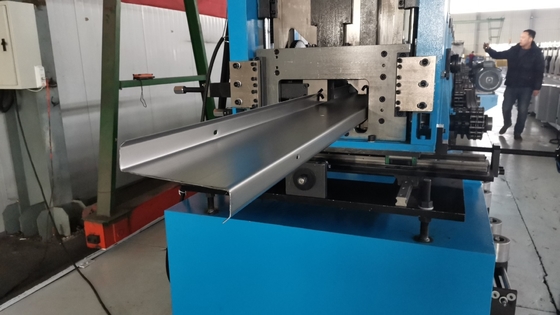

Profilwirkung:
