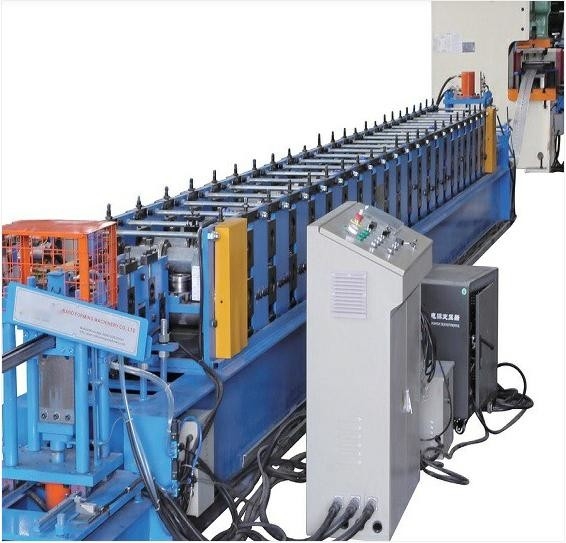

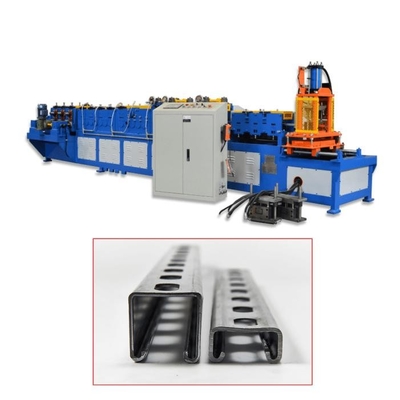

Maschine zur Formung von Rollen mit Stützkanal Antrieb durch Getriebe 2,5 mm Dicke

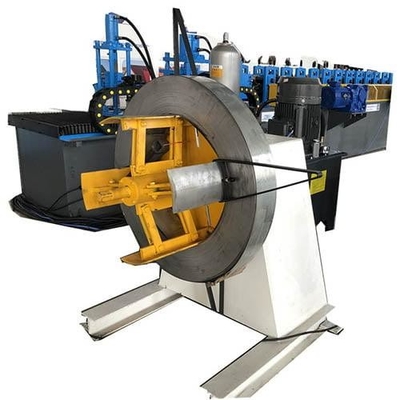

3T manuelle Entwicklung

• Breite der Zuführung: 350 mm
• Kapazität: 3 Tonnen
• Grenze der Ausdehnung und des Kampfes: 380 mm ≈ 520 mm
• Modus der Ausweitung & Kampf: Innener Ausweitung & Kampf manuell
• Anzahl:1

Ausgleichsteil

• Flachmachroller: Oberste 4 Rollen, untere 5 Stationen (insgesamt 9 Rollen)
• Durchmesser der abgeflachten Welle:¢70 mm, Material 40CR, Härte und Härte
• Maximale Breite des Ausgleichsrohstoffs: 300 mm
• Ausgleichsrohstoffdicke: 1-2,5 mm
• Leistung: 4 kW Wechselstrommotor

Maschine zur Zubereitung von Zellen

• Servozufuhrsystem
• Dieses System übernimmt Servozufuhr, um hohe Geschwindigkeit und Präzision
• Leistung des Servos: 2,9 kW
• Servo Marke: YASKAWA
• Anzahl: 1
• 80T JH21-80 Stanzmaschine
• Schlagstation: 1 Station mit 6 Löchern
• Stanzmodell: Stanzpresse
• Ausgangsmaterial für Stanzwerkzeuge: JIS S45C-Stahl
• Material des Stanzwerkzeugsets: SKD11
• Anzahl der Stanzformen: 1 Satz
• Material für die Stanzform: SKD11
• Härte des Stanzwerkzeugsatzes: HRC58-62
• Maximale Breite der Bohrblätter: 300 mm
• Stanzmaschine mit Tragfähigkeit 80 t
• Marke der Bohrmaschine: Yang Li
• Hauptmotorleistung: 7,5 kW, Siemens
• Stanzsteuerung: verfügbar

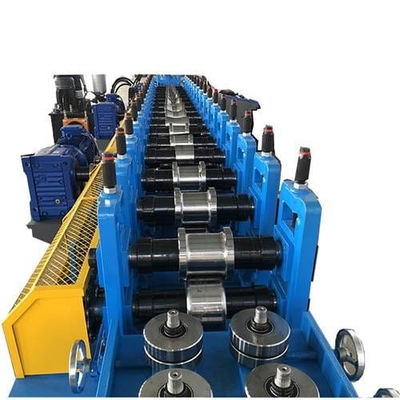

Rollenform

• Rollstation:26Stationen +1 Station des Drehmomentkopfes
• Material der Walze: Cr12 mit Wärmebehandlung, HRC 58-82, Oberfläche mit Chrom
• Schachtdurchmesser: ¢85 mm Material: 40CR, HRC 250-280
• Hauptmotor: 45 kW
• Formbeschwindigkeit: 15-20 m/min
• Der Antrieb der Maschine wird mit einer Schutzhülle bedeckt

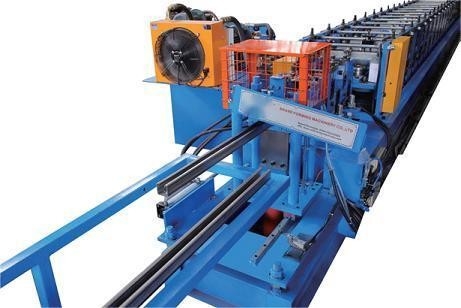

Fliegensäge-System

• Schneiden nach der Formung: Schneiden Sie das Blatt nach der Rollenformung auf die erforderliche Länge
• Material der Klinge: Cr12MOV, Härte 58-62 HRC
• Schneidleistung durch Hydraulik,7.5 kW
• Leistung: 3 kW Yaskawa
• Arbeitsdruck: 16 MPa
• Schneiden und Servo in der Mitte unter dem Schneiden
• Längenmessung: automatische Längenmessung des Encoder
• Toleranz für die Länge: +/- 1,0 mm für jedes Endproduktstück

Computersteuerung

• Programmierbare Einstellung von Profillänge und Profilmenge
• Betriebssystemsprache: Englisch und Chinesisch
• Spannung, Frequenz, Phase: 380 V, 50 Hz, 3Phase
• Computer zur Steuerung von Länge und Menge. Die Maschine schneidet automatisch auf Länge und stoppt, wenn die erforderliche Menge erreicht wird
• Die Ungenauigkeit der Länge kann leicht geändert werden.
• Bedienfeld: Knopfschalter und Touchscreen
• Längeneinheit: Millimeter
• PLC: Siemens
• HMI: MCGS
