Unistrut Rollformmaschine für Material aus Kabelträgern mit einer Dicke von 1,5 bis 2,5 mm

Unistrut Rollenformmaschine

Der größte Teil der Kabel-Tray-Materialien besteht aus vorverzinktem Stahl, warmgewalztem und kaltgewalztem Stahl, Edelstahl.,41 mal 41, 41 mal 62, 41 mal 82.

Wir sind der professionelle Hersteller von C-Kanal, Unistrut, Solarpanel-Stand.Der Flansch des C-Kanals kann manuell oder automatisch angepasst werden.. Der Schneidmodus kann nach Säge oder hydraulisches Schneiden nach Ihren Anforderungen sein. Diese Art von Linie haben auch das Stanzsystem, einige Kunden verwenden das hydraulische Stanzsystem,Ein Kunde benutzt die Pressen., und einige Kunden machen den C-Kanal ohne Stanz, nachdem sie den Endprodukt C-Kanal gebildet haben, dann eine andere Stanzmaschine verwenden, um Löcher zu streichen, die die Produktionskapazität verbessern können.Es ist sehr einfach zu bedienen und laufen die Maschine.

Hier ist ein Zeichnungsprofil und das fertige Produkt:

Profile

Layout

Automatisches Fütterungsgerät ((3T) → Nivellierung → Stanzvorrichtung → Rollenformmaschine → Umformung → Sägevorrichtung → Ausgang

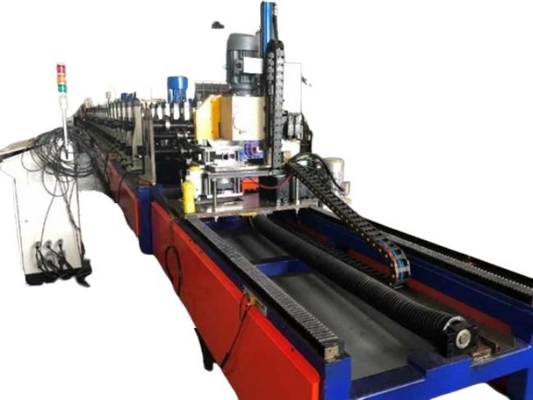

Unistrut Rollenformmaschine

Hauptdaten
1.Einspeisungsbreite des Materials:/
2.Stripstahldickenbereich:10,5-2,5 mm
3.Bandstahltextur: Warmgewalztes Kohlenstoffstahl/kaltgewalztes Kohlenstoffstahl
4.Arbeitsgeschwindigkeit: 15-20 m/min
5.Min. Länge des Werkstücks:2000 mm
6Toleranz der Geradenheit: 1 ̊1,5 mm / 1500 mm
7.Winkeltoleranz des Werkstücks ≤ ± 1,5/1000 mm
8.Festlänge des Werkstücks: 10 m±1,5 mm
9.Rollenschritt: 28 Schritte

Technische Spezifikation der wichtigsten Teile

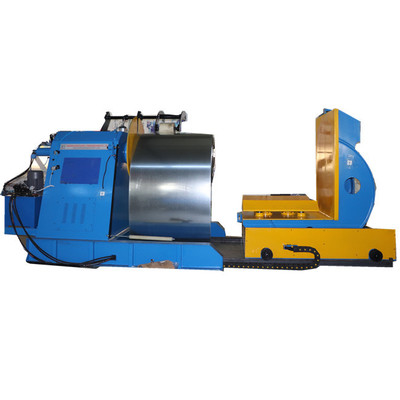

1. 3T Automatische hydraulische Zuführung
A.Innendurchmesser der Stahlspule:φ508 mm;
B.Harmomegathus-Bereich des Innendurchmesser: ф480-520 mm;
C. Höchstdurchmesser der Stahlspule:φ1000mm; Lastkapazität:≤3T
D. Ausdehnung: 3T hydraulisch automatisch

Ausgleichsmaschine
A.Arbeitswalze: 7 Rollen-Gleichmachine
B. Strukturmerkmale:Die mechanische Festigkeit und Oberflächenrauheit der Nivellierungswalzen verbessert sich nach Härtung und Härtung und Chromveredelung.Dazu gehören die Zwingrolle und die Ausgleichsrolle., kann die Zwickrolle separat eingestellt werden, die Nivellierungsrolle übernimmt eine massive Struktur, stellt zwei Einstellpunkte vorne und hinten her, um einen bestimmten schrägen Winkel zu bilden,Es kann leicht die Qualität der Nivellierung zu verbessern. Es gibt ein Paar von Führung flache Rollen und zwei Paar von Führung vertikale Rollen auf der Fütterungseite der Nivellierung Maschine, Führung vertikale Rolle kann zentrieren bewegen.
Funktion: Das Bohren kann alle Bohrlöcher der Zeichnung entsprechen.
Material für die Stanzform:Das Material für die Stanzform ist SKH51 oder DC53, durch Schmieden und präzises Schleifen HRC58-62.
Hauptdaten:
Schlaggeschwindigkeit: 80s/Schlagzeit.
Stärke des Materials: ∼2,5 mm
Kapazität: 80 t

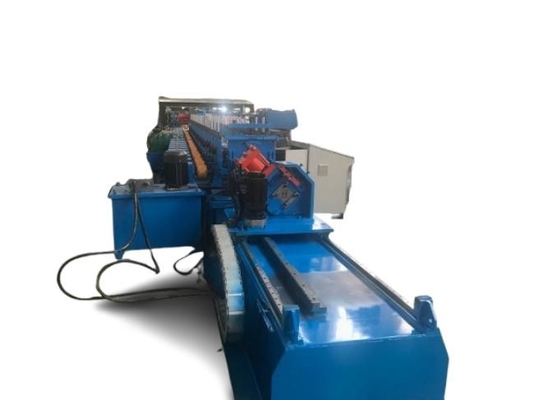

Rollenformmaschine
Hauptdaten
1.Motorleistung: 22 kWx2
2.Rolle QTY:28 Gruppen ((einschließlich 1 Getriebefräsen)
3.Arbeitsgeschwindigkeit 15-20 m/min
4.Material der Walze: CR12MoV HRC58-62
5.Antriebstyp:Säulenstruktur mit Getriebeantrieb
6.Durchmesser der Hauptwelle: ¢ 90 mm
7.Sachtenmaterial: 40Cr mit thermischer Raffination.
8.Hauptrollformmaschine: 18500*1600*1500mm
9.Profile geändert: manuell

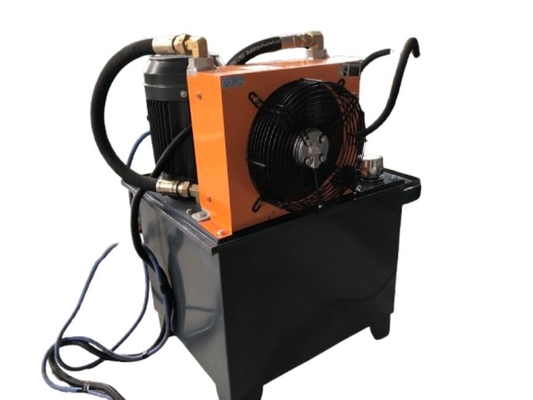

Hydraulisches Steuerungssystem
Kunlun Kuntai 7 Zoll Touchscreen, Siemens PLC, Yaskawa Frequenzwandler, Schneider Niederspannungsgerät.
a. Die gesamte Linie verwendet eine PLC-Steuerung, einen Touchscreen aus Flüssigkristall, eine Mensch-Computer-Schnittstelle, um die Interaktion zwischen der PLC und dem Menschen zu realisieren.Bediener über das Einstellverfahren auf automatische Bediene und überwachen den Steuerungsprozess, um zu erkennen, dass der Bediener die gesamte Leitung steuert und den Steuerungsparameter ändert, und überwachen den Betriebszustand, die Parameter und die Ausfallanzeige der Ausrüstung.
b. Der Betriebsmodus ist manuell/automatisch eingeschlossen. Die Maschine verfügt über eine manuelle und eine automatische Schaltfunktion. Die Maschine wird im manuellen Zustand selbstständig betrieben, die Wartung ist einfach.Innerhalb des automatischen Zustands, um die gesamte Linie laufen fortzufahrenDas Ganze verfügt über einen Schlagknopf, um den Notfall zu bewältigen, was die Sicherheit der Maschine und des Bedieners gewährleisten kann.
