Maschine zur Verformung von Rollen mit Stützkanal 4 in 1 für USA

Maschine zur Verformung von Rollen mit Stützkanal 4 in 1 für USA

Strut Channel ist ein Standard-Kaltwalz geformtes Stahlwerk, das in der Elektroindustrie oder in Konstruktionen zur Strukturunterstützung verwendet wird.Rollen, die in einen offenen Kanalbereich mit Lippen geformt werden, um zusätzliche Steifheit zu gewährleisten. Die Grundstückskanalgrößen sind: 41*41. 21*21, sowie einige angepasste Formen.

Die Strut-Channel-Rollformmaschine ist ein leistungsfähiges und vielseitiges Gerät, das den Produktionsbedarf von Strut-Kanälen in solaren Photovoltaikanlagen decken kann.Es verfügt über Funktionen wie hohe Präzision, lange Lebensdauer, einfache Bedienung und bietet verschiedene optionale Funktionen und Anpassungsmöglichkeiten.

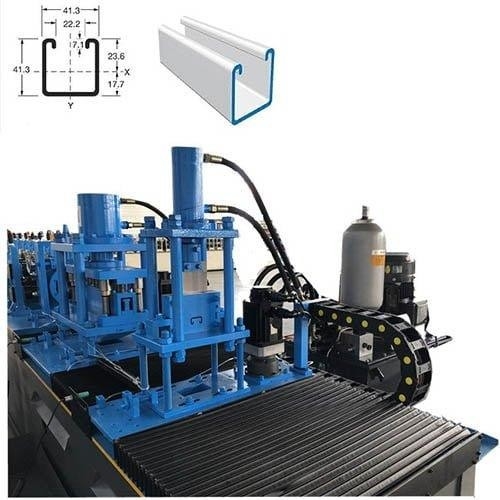

Zeichnung des Profils

Muster zeigen

Arbeitsablauf

Maschine zur Verformung von Rollen mit Stützkanal 4 in 1 für USA

Vorteile der Ausrüstung

1Die Produktionslinie verwendet eine Hochgeschwindigkeits-Punchmaschine und Skd11-Material-Formen, um sicherzustellen, dass 12 Meter Brett in einer Minute durchbohrt werden können.

2.Die Produktionslinie kann vier verschiedene Höhenprofile herstellen, um eine Produktion mit mehreren Spezifikationen und weniger Bodenfläche zu erreichen.

3.Um die Verformung des Schnitts zu verringern, nimmt das Nachschnittgerät dieser Ausrüstung die Methode des Scheren von unten nach oben an.

Material der Strut Channel Roll Forming Machine 4 in 1 für die USA ((Luxury Typ)

1Materialdicke: 2,0 bis 2,5 mm

2.Anwendbares Material:GI/GL/PosMAC

3.Materialleistungsfestigkeit: 235-390Mpa

4.Fütterungsbreite: ca. 98-179 mm

Einführung in die Maschinenzerlegung

1.5T-600 Hydraulischer Entwickler

Hydraulische Steuerung der inneren Löcher der Stahlrolle

Maximale Zuführbreite: 600 mm

Innerer Durchmesser der Spule: 508 ± 30 mm, Außendurchmesser: 1500 mm

Höchstleistung: 5 Tonnen, Motor: 3 kW, Frequenzumrechnungsgeschwindigkeit

Ölpumpenmotor: 3 kW

Steigerung der automatischen Zufuhrleistung und automatische Abschaltvorrichtung

Einrichtung für den Druckarm für Flüssigkeiten

2.Gleichstellvorrichtung

Oberste drei, untere vier und sieben Rollen Ebene Gerät.

Mit der Fütterungsleitbahn ist der Hauptrahmen mit H450-Stahl geschweißt.

Die Achse besteht aus 45#-Stahl, das sehr heiß ist, und hartem Chrom.

Durchmesser = φ90 mm, Präzisionsbearbeitung.

Stromleistung: 3 kW.

3.Servo-Zuführgerät

4.63T Yangli-Zylinder-Punktiermaschine

Der 63-Tonnen-Hochgeschwindigkeits-Punch ist vor der Rollenformung mit einer Reihe von Stanzmodellen ausgestattet.

Der Schlag hat auf allen Seiten Sicherheitsdeckel und auf einer Seite Türen.

Steuerung durch das PLC-System.

Der Zuführmotor ist durch den Servomotor genauer, die Leistung des Servomotors beträgt 3 kW.

5.Stanzform

6.Hydraulisches Vorschneidegerät

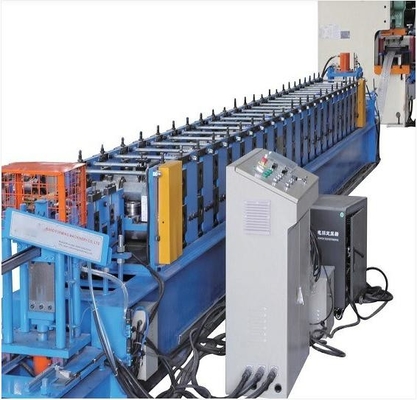

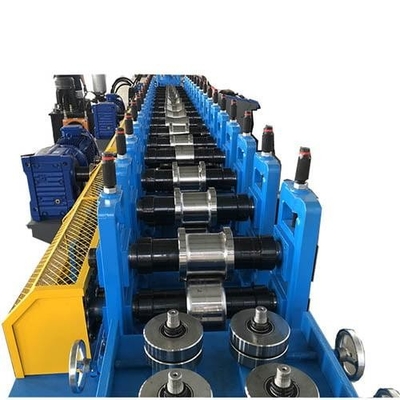

7.Rollformmühle

Mit der Fütterungsleitbahn ist der Hauptrahmen mit H400-Stahl geschweißt.

Stärke der Seitenwand: Q235 T18mm;

F22 galvanisiert

Die Walzräder verwenden eine Präzisionsbearbeitung aus Lagerstahl GCR15 (= EN31-Stahl), die Oberfläche ist hartchromiert, 0,04 mm dick, und die Oberflächenspiegelbehandlung (längere Lebensdauer, stärkere Rost);

Die Welle ist aus 45° Stahl, gelöscht und gehärtet, warmtebehandelt, hartchromiert.

Durchmesser = 80 mm, Präzisionsbearbeitung.

Getriebe und Kettenbewegung ca. 22 Schritte bis zur Form.

Hauptmotor (Marke Poli Lai) = 15 kW, Frequenzumdrehzahl.

8.Kühlsystem

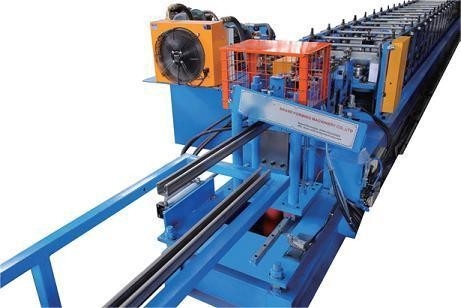

9.Hydraulisches Stangenschneidegerät

Schnittpfosten, Schnittstopp, zweiteiliges Schneidendesign ohne Fütterung

Hydraulischer Motor: 5,5 kW

Material des Schneidwerkzeugs: CR12Mov (= SKD11, hat mindestens eine Million Schneidzeit), Wärmebehandlung bis HRC58-62 Grad

Die Schneidleistung wird von der unabhängigen hydraulischen Station des Gastgebers bereitgestellt

10.Hydraulikstation

11.PLC-Steuerungssystem

Automatische Steuerung von Menge und Schneidlänge

Auf dem Touchscreen müssen die Produktionsdaten eingegeben werden (Produktionssparte, Anzahl der Produktionstücke, Produktionsdauer usw.).

Die Produktion wird automatisch abgeschlossen.

Kombi: Steuerung, Wechselrichter, Touchscreen, Encoder usw.

12- Ausgangshalle.

Keine Motivation, zwei Einheiten, Rollräder drauf, leicht zu bewegen.
