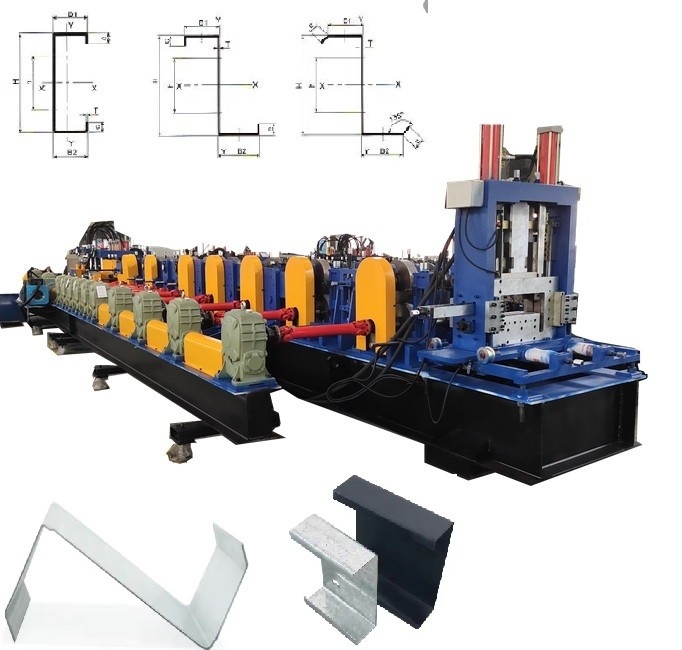

C-Purline U-Purline M-Purline Z-Purline-Rollformmaschine

C-Purline, U-Purline, M-Purline Z-Purline, C & Z-Purline Walzmaschine

CZ-Stahl kann für den Bau der Hauptstruktur verwendet werden, und nach einer tiefen Verarbeitung kann es die Konstruktionsanforderungen der Gebäudestruktur gut erfüllen, wodurch die Gebäudestruktur stabiler und zuverlässiger wird. C-förmiger Stahl wird hauptsächlich für einige Wandbalken und Sandelholzstreifen in Gebäuden verwendet, die eine relativ robuste Gebäudestruktur erhalten können.  Z-förmiger Stahl ist ein häufiger kaltgeformter Stahl, der häufig in großen Stahlkonstruktionen, insbesondere in Gebäuden wie Fabriken, verwendet wird und seismische Beständigkeit aufweist. Regale, Gemüsegewächshäuser und Möbel: CZ-Stahl wird auch bei der Herstellung von Regalen, Gemüsegewächshäusern und Möbeln verwendet.

Gemäß der Verwendung und Anwendung von Vorhängen, entworfen die folgenden Arten C Vorhängen, U Vorhängen, M Vorhängen Z Vorhängen, C & Z Vorhängen Walzformmaschine;

1Leichtmaschine zur Verformung von Rollen (z. B. mit einer Dicke von 1 mm bis 2,5 mm)

2Schwere Rollenformmaschine (Dicke 1,5 bis 3,5 mm oder 4,5 mm)

3. Voll automatische CZ-Spurline-Maschine

4. C U Z M-Spurline-Maschine

5. Halbautomatische Walzmaschine (von C bis Z per Geländer oder PLC-Anpassung)

Nehmen Sie die folgenden Größen zum Beispiel, um Ihnen zu zeigen, wie die vollautomatische CZ purline Maschine ist konzipiert: Nehmen Sie die beliebten Größen für Ihre Referenz, alle könnten von einer Maschine hergestellt werden

Wie wählen Sie die richtige Maschine nach Ihren Bedürfnissen?

1. Bitte wählen Sie den Maschinenmodus nach der Materialdicke, Härte. Zum Beispiel in den USA verwenden wir SG550 Vollhard Stahl und die Dicke bis 4.5mm und dann müssen wir die Getriebe Typ schwere Aufgaben Typen verwenden. Wenn nur die Dicke von 1,0 bis 2,5 mm, und nur weichen Stahl und dann können wir die leichte Aufgabe CZ Purline Maschine verwenden.

2. Wählen Sie den CZ-Purline-Modus, unter Berücksichtigung der Unterbreite. Wenn die Unterbreite 400 mm oder mehr größer ist, wählen wir besser die Schwerlastform.

3. Wählen Sie den CZ-Purline-Modus, entsprechend dem automatischen Grad: Zum Beispiel, wenn Sie den Dickenbereich automatisch anpassen möchten, wenn Sie die Größen per PLC ändern möchten,Wenn Sie die Form von C nach Z ändern wollen und dann können wir die vollautomatische Form wählen.

4Wenn Sie die CZ-Form wählen, berücksichtigen Sie bitte Ihr Budget.Wenn Sie das Gefühl haben, dass Sie den Prozessionstechniker haben und Sie die Maschine leicht handhaben können, während Ihr Budget begrenzt ist und dann können wir die wirtschaftliche Art in Betracht ziehen, mit Ketten als Getriebe, manuelle Einstellungen.

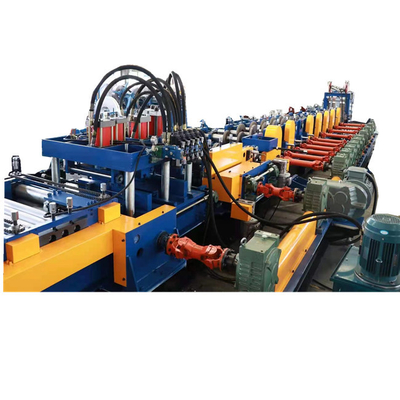

Im folgenden Teil werde ich den automatischen Typ vorstellen:

Am Nivellierungsteil befindet sich auch ein Servomotor, sobald sich die Eingangsspulenbreite ändert, wird der Nivellierungsteil die Anpassung automatisch vornehmen.

Flachwalze + doppelte Paare neutraler Walzen.Dies bedeutet, dass die Walzen separat nach links und rechts eingestellt werden können.Das Handrad muss auf der Bedienseite sein und eine allgemeine seitliche Bewegungsfunktion haben.

Servoanpassung der Taillenhöhe und der Unterbreite, Dickenanpassung durch Servomotor, zentralisierter Antrieb des Wurmgetriebes und Anpassung des Wurmgetriebes,Wurmgetriebe und Lagerpositionen haben Ölinjektionslöcher, CZ-Umtausch für manuelle Einstellung.

Lagerdeckel und -mutter: verchromt

Formreihen: 16 Reihen

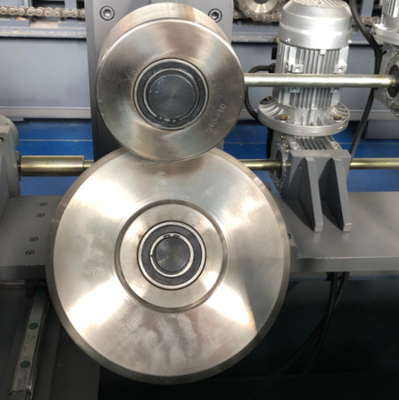

Material der Walze: Cr12, nach CNC-Bearbeitung thermisch auf HRC58-60 behandelt, Präzisionsdrehen

Material der Achse: 40Cr

Durchmesser der Welle: 70/95 mm

Getriebe: Getriebe

Geschwindigkeit: ca. 20-40 m/min

Hauptmotor: 45 kW * 2 Einheiten, Wechselstrommotor mit Wechselstromfrequenz von Siemens

Getriebeverkleiner: K-Serie

Größenanpassung Leistung des Motors: 2 * 1,5kw+2,2kw, Siemens Servomotor V90

Anpassung der Rollenfreiheit für verschiedene Dicken: 8 * 0,75kw (nach tatsächlicher Konstruktion)

Geradstellung: Sicherstellung der Geradheit des Endprodukts

Hydraulisches Schneiden: Spuren-Schneiden, 45° Drehung, keine Abfälle, ein Modell mit einem Blattpaar

Material für Schnittformen: Cr12 mov

Kühlsystem: Wassergekühltes Schmiersystem mit Wasserbehälter und Pumpe.Ein Filterschirm wird am Eingang des Wassertankes hinzugefügt, um zu verhindern, dass Wasserreste in den Wassertank gelangen und die Pumpe beschädigen

Spannung: 460V, 60Hz, 3ph, (nach Kundenanforderungen)

An der Oberseite des Rahmens, werden wir mit dem Servomotor auch entwerfen, aus Beispiel die Dicke von 1,5 bis 3,5 mm, können wir es automatisch Änderungen nach der PLC-Steuerung, auf diese Weise,Wir können es zu 100% genau machen..

Bei der Handhabung von superdicken oder schweren Werkzeugen ist auch ein automatischer Stapler erforderlich.

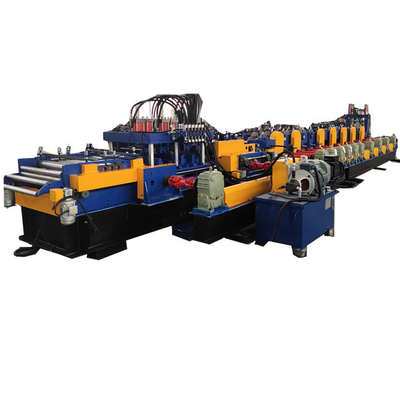

Auf der anderen Seite, lassen Sie mich einige mehr wirtschaftliche Design C & Z Purline Walzformmaschine für Ihre Referenz zu teilen: Dieser Typ können wir die Kette als Übertragung verwenden und dann die Kosten werden niedriger sein.

Was die CZ-Purline-Maschine betrifft,Wir haben drei Arten für Ihre Referenz:

1Unabhängiges Schlagen, das ist für mehr Schlagen.

2. Vor dem Schlagen, wenn das Schlagen an der Seite, müssen wir die vor dem Schlagen tun

3Nach dem Einschlagen, wenn das Einschlagen unten und am Ende ist, können wir das Einschlagen nachher verwenden.

Diese Stanz ist gut, wenn Sie viele Löcher zu punkten haben, durch diese Art können wir leicht verändern stirbt und verbessern die Maschine Arbeitsgeschwindigkeit.

Nach dem Schlagen:

Was ist, wenn die Lösung, ich will nur eine feste Größe zu machen?

Sie können diese Art mittlerer Plattenart wählen, die Kosten werden niedriger und einfacher zu bedienen sein.

Für weitere Fragen können Sie uns jederzeit kontaktieren.
