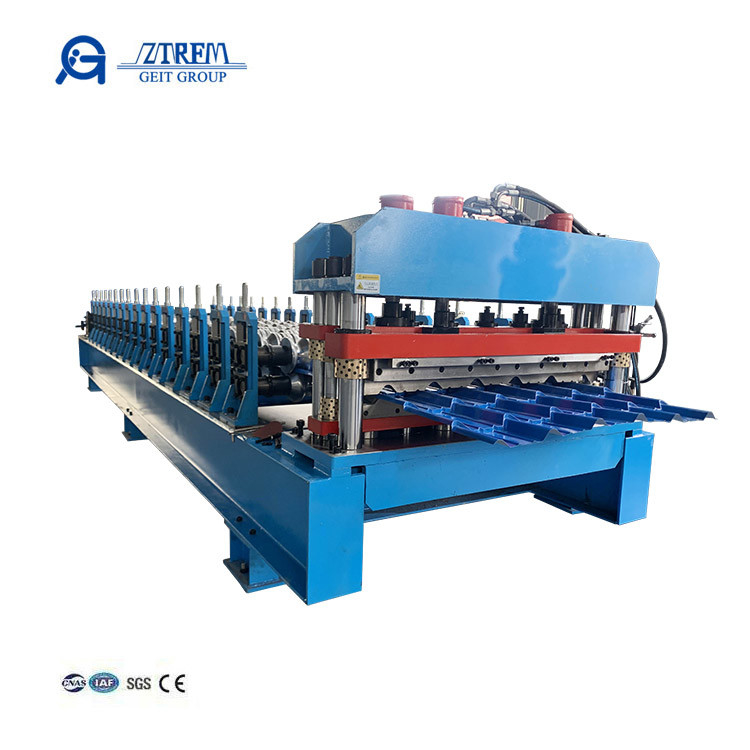

Hochgeschwindigkeitsmaschine für Rechteckstapler mit Glasur

HochgeschwindigkeitRechteckige Stufenverglasung DachplatteMaschine

Eine Hochgeschwindigkeits-Rollformmaschine für Metallglasdachdecken ist eine spezielle Ausrüstung, die zur Herstellung von verglasten Metalldachfliesen verwendet wird.Es verarbeitet Metallspulen durch eine Reihe von Walzen, um das gewünschte Fliesenprofil zu bilden.Das Verglasungsprozess verleiht den Fliesen sowohl ästhetische Anziehungskraft als auch schützende Eigenschaften.Diese Maschine gewährleistet eine gleichbleibende Qualität und Produktivität bei der Herstellung von verglasten Metalldachfliesen.

Hier ist ein Zeichnungsprofil und das fertige Produkt:

HochgeschwindigkeitRechteckige Stufenverglasung DachplatteMaschine

Der Arbeitsfluss:

Der VorteilHochgeschwindigkeitRechteckige Stufenverglasung DachplatteMaschine:
1Hohe Geschwindigkeit: Das Getriebe erhöht die Geschwindigkeit auf bis zu 10 m/min und reduziert die Druck- und Schneiddauer.
2. Die Form schneiden, das Produkt zeigt Spitze-Art Kanten, was zu ästhetisch ansprechenden Fliesen.
3Der hydraulische Abwickler und der automatische Stapler minimieren den Arbeitsbedarf während des Betriebs und verbessern die Effizienz.

Hydraulischer Entwickler
1. Kapazität: 5T
2Durchmesser der Spule: 450-550 mm
3Außendurchmesser der Spule: 1500 mm
4Spulenbreite: 1250 mm (nach Anforderung des Kunden)
5. Hydraulische Leistung: 5,5 kW

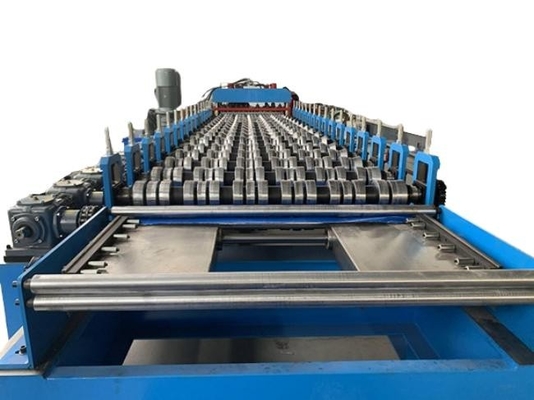

Fütterungsanteil
1- Schutzrollen aus Gummi: Schutz der Oberfläche von Rohstoffen vor Beschädigungen.
2- Bequeme Handradanpassung: Einfache Anpassung an verschiedene Rohstoffdicken.
3. Verstellbare Plattformbreite: Handradbetriebene Plattformbreiteneinstellung mit internen Lagerstücken zum Abschirm der Stahlplattenkante.

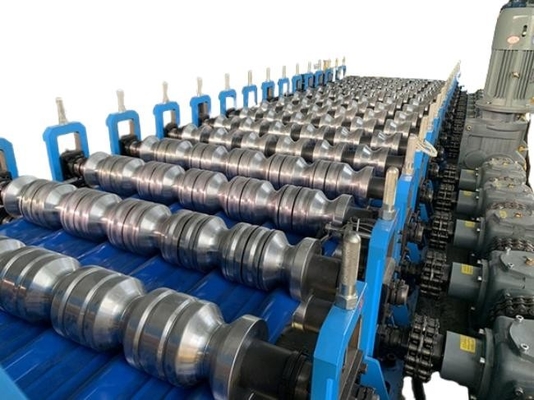

Rollenformsystem
1.Material der Walzen: 45# Stahl, Chrombehandlung (Cr Dicke:0.05 mm), Korrosionsschutz, Steigerung der Härte, Gewährleistung der Präzision und einer guten Abriebleistung.
2. Material der Wellen: 45# Stahl Manipulationsbehandlung, Verhinderung der Verformung und Verbesserung der Härte
3- Formstationen: 16 Stationen
4Durchmesser der Wellen: Φ80 mm
5. Maschinenstruktur: Vertikaler Bogenrahmen

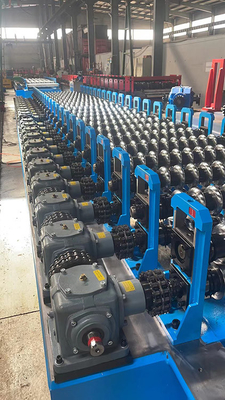

Übertragung
1. Getriebegetriebe (Bevel Gear Inside)
2Material der Ausrüstung: 20 Crm
3Material der Getriebebox: Gusseisen
4Die Verbindung zwischen den Getriebeboxen sind Ketten.
5. Getriebe wird mit der Rollstation eins für eins verbinden
6Vorteil: kann die Geschwindigkeit direkt nach dem Schneiden verbessern

Hydraulisches Schneidegerät
1- Material der Klinge: Cr12, mit gelöschter Behandlung
2. Hydraulische Leistung: 7,5 kW
3Schnittentfernung: ± 1 mm
4Mit Lüfterkühlung an der Ölpumpe

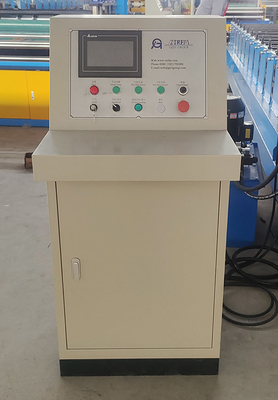

PLC-Steuerungssystem
1Steuerungssystem: PLC
2PLC Marke: Delta aus Taiwan
3Frequenzwandler Marke: Delta aus Taiwan
4- Codierer:
5Funktion: automatische Steuerung der Länge und Menge
