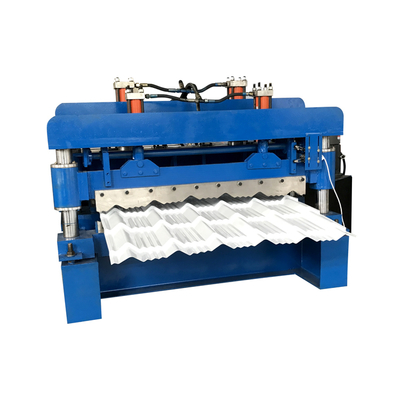

Baumaterial 800 Aluminium Dachziegelherstellungsmaschine Bodenblech
Arbeitsablauf
Maschinenkomponenten
| Nr. |
Name |
Menge |
| 1. |
Abwickler |
1 Satz |
| 2. |
Walzformmaschine |
1 Satz |
| 3. |
Pressvorrichtung |
1 Satz |
| 4. |
Hydraulische Schneidevorrichtung |
1 Satz |
| 5. |
SPS-Steuerbox |
1 Satz |
| 6. |
Hydraulikpumpe |
1 Satz |
| 7. |
Stapler |
1 Satz |
Abwickler
| Typ |
Manuelle Ausführung (Standard) |
Hydraulische Ausführung(Option) |
| Foto |
|
|
| Breite |
1250 mm |
1500 mm |
| Kapazität |
Max. 5 Tonnen |
Von 5-15 Tonnen |
| Innendurchmesser |
φ508-610 mm |
φ508-610 mm |
| Außendurchmesser |
φ1500 mm |
φ1800 mm |

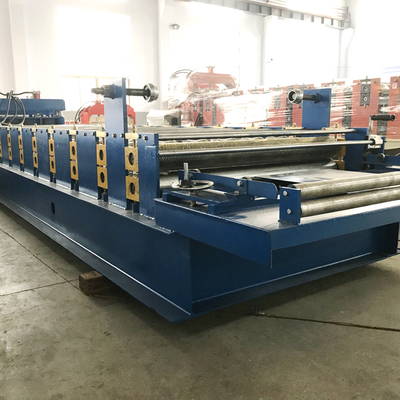

Walzformen
(1) Geeignetes Material:Farbstahl
(2) Plattendicke:0,3-0,8 mm
(3) Eingangsbreite der Platte:1250/1000 mm
(4) Breite der Platte nach dem Formen: 1035/828 mm
(5) Produktivität:4-6 m/min
(6) Walzschritte:11 Reihe
(7) Walzenmaterial:45# Stahl Walzchromdicke: 0,05 mm
(8) Durchmesser der aktiven Welle:70 mm
(9) Wandstärke der Hauptformmaschine:16 mm Stahlplatte
(10) Hauptformmaschinenkörper:360 mm H-Stahl
(11) Antriebskette ist1’’
Untersetzungsgetriebe ist5,5 kWwas stabil arbeitet und kein Geräusch verursacht
(12) Das hydraulische Schneidsystem verwendet eine CDF-10-Zahnradpumpe, die Motorleistung beträgt4 kW,
kein Geräusch, stabiles Arbeiten, lange Lebensdauer.
(13)SPSSteuerungssystem, einfach zu bedienen, hohe Präzision und stabiles Arbeiten.
(14) Abmessungen der Hauptstruktur:4600 mm * 850 mm * 800 mm
Press- und Schneidevorrichtung
| Typ |
Gleitlager |
| Klingenmaterial |
Cr12mov Härten und Schleifen |
| Rahmenbearbeitung |
Der gesamte untere Rahmen wird für hohe Präzision geschliffen |
| Klingenbearbeitung |
Draht-Elektroden-Schneiden, aber die obere Klinge kann nicht gerade sein. Das ist Technologie |
| Arbeiten |
Hydraulische Ausführung |
Stapler
| Typ |
Manuell |
Automatisch(Option) |
| Länge |
1,5 m - 2 m |
6 m oder 12 m |
SPS
| Hauptartikel |
Parameterdetail |
| SPS |
Delta (Standard) oder nach Ihren Wünschen |
| Wechselrichter |
China-Marke (Standard) oder nach Ihren Wünschen |
| Touchscreen |
Mcgs (Standard) oder nach Ihren Wünschen |
| Encoder |
China-Marke (Standard) oder nach Ihren Wünschen |
| Spannung/HZ/Phase |
380 V/50-60 Hz/3-Phasen |
Hydraulikpumpe
| Hauptartikel |
Parameterdetail |
| Motor |
3 kW China-Marke oder nach Ihren Wünschen |
| Pumpe |
China-Marke oder nach Ihren Wünschen |
| Magnetventil |
China-Marke oder nach Ihren Wünschen |
| Kühlsystem |
Lüfter
|
5. Kundendienst:
Wir gewähren ein Jahr Garantie auf die Maschine. Die Teile der Walzformmaschine werden Ihnen kostenlos zugesandt und
Sie zahlen die Frachtkosten. Und Sie können es auch lösen, wenn Sie weitere Teile für Ihre Walzformmaschine bestellt haben
Wir bieten lebenslangen technischen Support für unsere Walzformmaschinen. Bei Fragen können Sie mich per WhatsApp kontaktieren.
(Ich schlage vor, dass WhatsApp oder WeChat gut sind. Weil ich Ihre Worte rechtzeitig erhalten kann) Wichtig ist, dass Sie mir eine E-Mail schreiben können.
