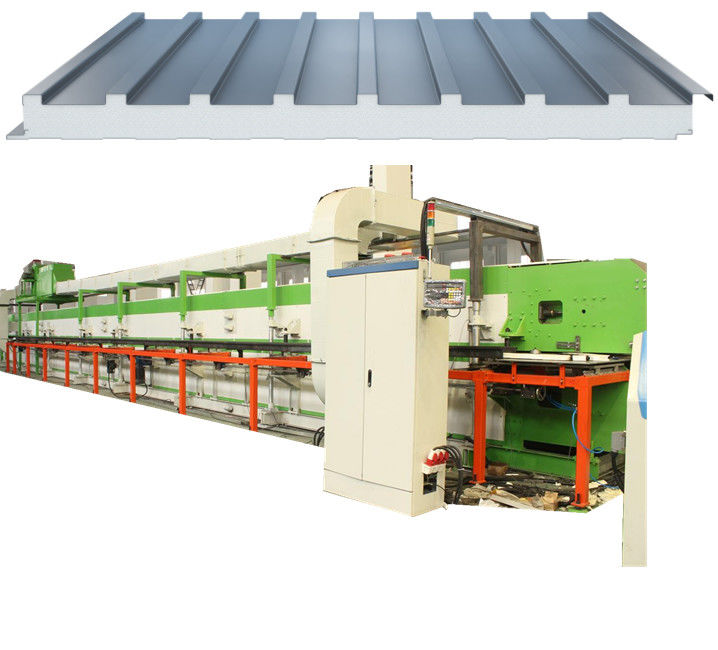

Aluminiumlegierung PIR-isolierte Great Wall PlatteProduktionsplattenspezifikation: Breite 1250
AluminiumeinLegierung PIRiisolierte Great Wall Platte ist eine Art vonAußenverkleidungs-Sandwichplatte für unsere schnellste und preisgünstigste Lösung für die Ummantelung von Außenwänden für Industriegebäude, Scheunen und Lagerhallen sowie für die Ummantelung der Wände von Gebäuden, Büros oder Häusern usw. Ihr Hauptmerkmal ist ihre spektakuläre Ästhetik, da die für die Befestigung verwendeten Schrauben völlig unsichtbar sind.
Sie hat folgende Eigenschaften:
Sie ist cgefertigt mit einer haltbaren Aluminiumlegierung außen und einem Hochleistungs-PU/PIR-Kern, bieten diese Platten eine außergewöhnliche Wärmeisolierung. Ihr unverwechselbares lineares Design, inspiriert von der ikonischen Chinesischen Mauer, bietet eine visuell ansprechende und robuste Lösung für Projekte, die sowohl überlegene ästhetische Anziehungskraft als auch strukturelle Integrität erfordern.
Die Aluminium-Great-Wall-Platten sind ideal für Dächer und Wände in Außenpavillons, Sonnen zimmern und Vordächern und bieten eine effektive Wärmeisolierung, Wasserdichtigkeit und Sonnenschutz. Nehmen Sie das folgende Zeichnungsprofil:
WalzformmaschineProduktionsplattenspezifikation: Breite 1250:
Die Produktionslinie setzt sich aus folgenden Elementen zusammen:

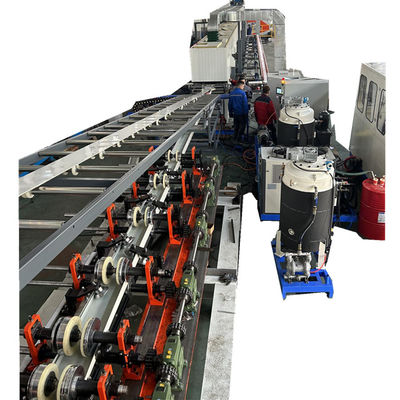

I. HAUPT-ROLLENFORMER5-Tonnen-Hydraulik-Abwickelmaschine mit 2 Sätzen von Wagen
1250 Great Wall Plattenformmaschine (obere/untere Platte) 2 Sätze
II. Heizvorrichtung
Heißluft-Heizschutzsystem 1 Satz

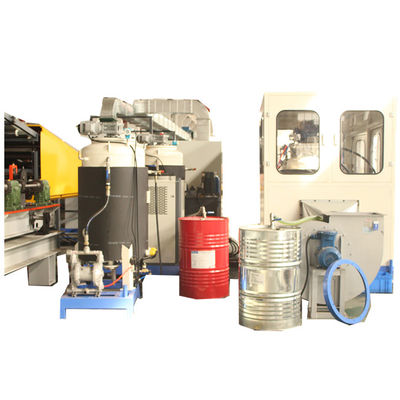

III. Hochdruck-Schaummaschine
Zwei-Komponenten-Hochdruck-Schaummaschine 1 Satz
Übersetzungs-Abstreifvorrichtung 1 Satz
IV. Doppelspur-Laminierer
24M Stahlkettenplatten-Laminierer 1 Satz
Schraubenhebevorrichtung 1 Satz
Seitenblockvorrichtung (eine Dicke) 1 Satz
V. Bandsäge-Schneidemaschine
Bandsäge-Verfolgungs-Schneidemaschine 1 Satz
1 Satz Schnellförderband
1 Satz elektronisches Steuerungssystem
Wichtigste technische Parameter der
Aluminiumlegierung PIR-isolierte Great Wall Platte WalzformmaschineProduktionsplattenspezifikation: Breite 1250
Dicke 30mm
Benutzer
definiert LängePlattenmaterial: Farb-Stahlplatte
Kernmaterial: Hartpolyurethan
Dichte: 40~60kg/m3
Produktionsliniengeschwindigkeit: 6~8m/min (0~50Hz variable Frequenzgeschwindigkeitsregelung)
Doppelspur-Laminierfördererlänge: 24m (effektive Länge 24m)
Heißluftzirkulation maximale Temperatur: 60 ℃
Abmessungen der Produktionslinie (Länge x Breite x Höhe): ca. 90m (L) x 6m (B) x 6m (H)
Gesamtleistung: ca. 160kw
◆
Formplattenherstellungsmaschine:Die Formeinheit besteht aus zwei Formmaschinen, nämlich der Frontplatte und der Rückplatte. Kunden können auch mehrere Formeinheiten anpassen, um den Produktionsanforderungen gerecht zu werden.
Aluminiumspulenspezifikationen: Breite 1250mm, Dicke 0,3-0,5mm
Formprozess: 30 Prozesse
Walzenwellendurchmesser: ø 80
Maximale Formgeschwindigkeit: 10m/min
Leistung: 7,5 kW A.C
Variable Frequenz stufenlose Geschwindigkeitsregelung
Vorheizvorrichtung
Um die Prozessanforderungen zu erfüllen, muss die Platte vor dem Flüssigkeitssprühen vorgeheizt werden. Im Allgemeinen beträgt die Vorheiztemperatur der Plattenoberfläche 25-35
° C, (bestimmt durch die Nassendanforderungen)Das Vorheizen setzt eine bestimmte Anzahl von elektrischen Heizrohren, die gruppiert und separat gesteuert werden können
Temperatur: 50 Grad (einstellbar)
Temperaturregelung: digitale Anzeige Selbstkontrolle
Stahlplattentemperatur: Im Allgemeinen beträgt die Vorheiztemperatur der Plattenoberfläche 25-35
° C, (bestimmt durch die Nassendanforderungen)Heizleistung: 32kw

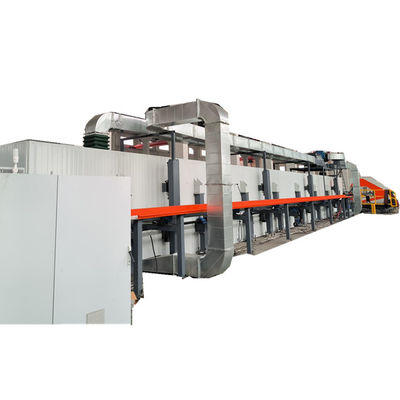

Doppelspur-Laminierförderer
Ein oberer und ein unterer Raupenförderer.
Spurlänge: 24m
Einstellbare Schaumbreite: 900mm
Einstellbare Schaumbreite: 900mm
Spurkettenplattenlänge: 1200mm
Spurkettenplattenbreite: 220mm
Spurkettenplattenmaterial: 16MN
Spurkettenplattendicke: Gesamtdicke 60mm
Obere Spuröffnungshöhe: 200mm
Arbeitsflächenhöhe der unteren Spur: 1200mm
Führungsschienenmaterial: GCr15, Oberflächenhärte HRC58-62 °
Einstellbare Geschwindigkeit: 3-10m/min
Tragfähigkeit: 0,6bar/cm2
Förderleistung: 5,5 kW × 2, variable Frequenz stufenlose Geschwindigkeitsregelung
Spirallift: 24 Stück
Schraubendurchmesser Φ 70mm

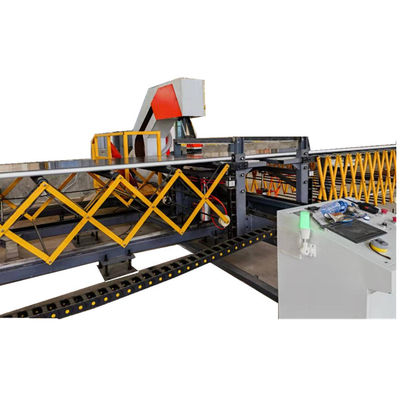

Automatisches Verfolgen
und Scheren MaschineDiese Maschine besteht aus einem Sockel, einem Längsbewegungsmechanismus, einer Schneidemaschine und einem Staubsauger. Der Längsbewegungsrahmen ist auf der linearen Führungsschiene des Maschinensockels installiert und wird durch einen Motor, ein Untersetzungsgetriebe und einen Schraubenantrieb mit der Längsbewegung des Laminierers synchronisiert und kehrt nach Abschluss des Schneidens des Blechs schnell in seine ursprüngliche Position zurück.

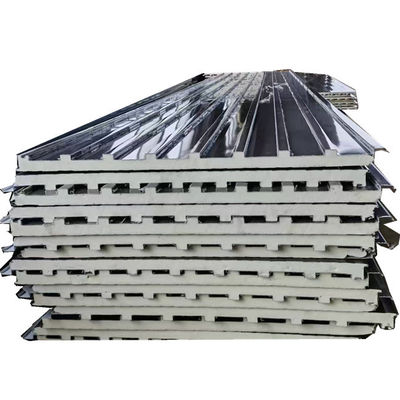

Lassen Sie uns nun das fertige Produkt und den Überlappungseffekt überprüfen:
