152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine

Großes Bild : 152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine

Produktdetails:

Herkunftsort:	aus China
Markenname:	ZTRFM
Zertifizierung:	CE,SGS
Modellnummer:	Ausguss

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	under discuss
Verpackung Informationen:	Akt mit Antispulenbeschichtung und Plastikabdeckung
Lieferzeit:	45 Arbeitstage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	30 Sätze pro Monat

Kontakt

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine

Beschreibung

Rollstation:	18 Stationswalzen zur Walzformung	Stromversorger:	380 V
Stärke:	1,5-3,0 mm	Größenänderung:	Automatisch
Spezifikation:	101.351.75m	PLC:	DELTA
Farbe:	Anforderung des Kunden	Liniengeschwindigkeit:	Durch Frequenzumrichter eingestellt
Formung von Rollstationen:	20 Stationen	Schlagen:	Option
Produktionskapazität:	5 bis 18 m/min	Ketten:	2
Formstation:	18 Schritte + 7 Schritte	Transportpaket:	1*20 GP-Container
Hydraulikmotor:	5.5 kW
Hervorheben:	152.4-355.6mm Cz-Purlin-Rollformmaschine , Hydraulische Schraubmaschine , Maschine zum Formen von Purlin-Rollen

152.4-355.6mm CZMaschine zum Formen von Purlin Rollen

CZ-Purlin ist ein neuer Baustahltyp, der aus zwei Arten von Stahl mit ähnlichen Querschnittsformen besteht und häufig als C-Purlin oder Z-Purlin bezeichnet wird.mit einer Breite von mehr als 20 mm,.

Abschnittform: Der Abschnitt aus C-förmigem Stahl ist C-förmig, bestehend aus zwei parallelen Flanschen und einem Netz, das den Flansch verbindet.und es gibt auch zwei Flansche und ein Netz, aber die Verbindung zwischen Flansche und Web ist anders, in einer Z-förmigen Anordnung.

152.4-355.6mm CZMaschine zum Formen von Purlin Rollen

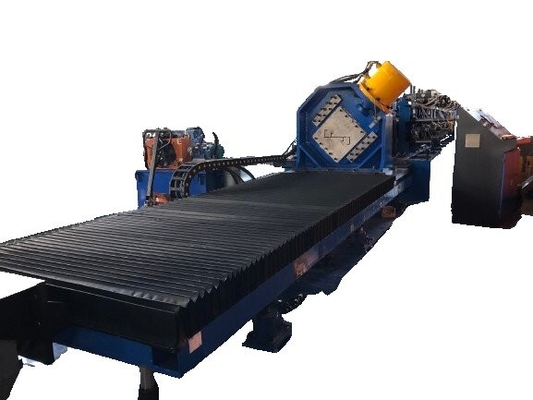

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine 0

Anforderungen an die fertige Version

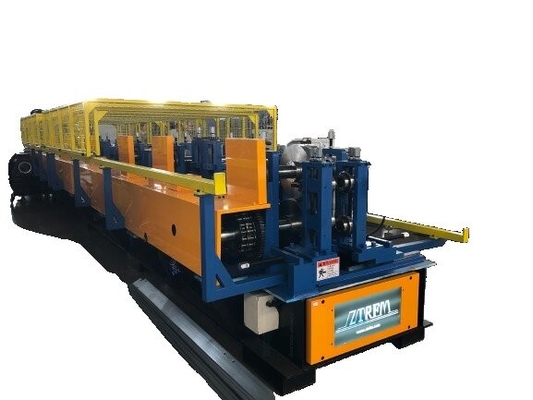

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine 1

● Material: Kohlenstoffstahl, galvanisiert

● Materialstärke: 1,5-3,5 mm

● Dickenanpassung: Servomotor steuert die Walze nach oben und unten, automatische Anpassung, die Seitenwalze manuell.

● Dimensionsanpassung: automatische Anpassung von Breite und Höhe, Schneidmesser zum Ersetzen der Klinge.

● C- und Z-Anpassung: manuelle Drehung der Teilwalze 180

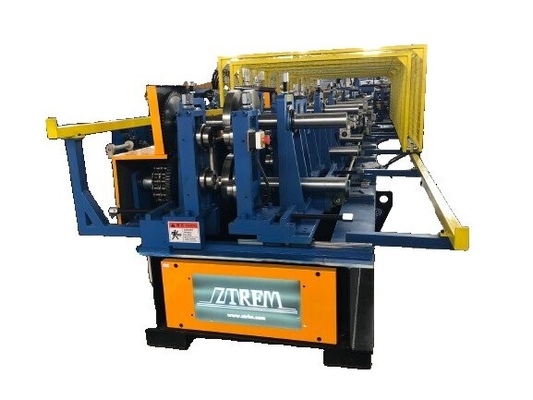

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine 2

Hauptelemente der Ausrüstung

Hauptelemente der Ausrüstung
Nein, nicht wirklich.	Benannt	Einheit	Anzahl
1.	16 Tonnen hydraulische offene Maschine mit Wagen, Schaufelkopf und Nivellierung	Satz	1
2.	Ermittlung von Puffergruben	Satz	1
3.	Entstehung des Wirtes	Satz	1
4.	Hydraulisches Abgrenzungssystem	Satz	1
5.	PLC-Steuerungssystem	Satz	1
6.	14 m automatisches Palettierband	Satz	1
7.	Zubehör	Satz	1

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine 3

Grundparameter von Rohstoffen und Erzeugnissen

Halbzeug	Warmgewalzte Streifen, kaltgewalzte Streifen, verzinkte Streifen Zugfestigkeit 520 MPa; Ausbeugfestigkeit 320 MPa
Material	Q195, Q235, Q355,
Breite des Stahls	Maximal 600 mm je nach Profil
Dateigröße	Siehe Anhang 1 Tabelle 1.2
Dicke Stahlwand	10,5-3,5 mm
Stahlspule mit innerem Durchmesser	Für die Prüfung der Einhaltung der Vorschriften des Anhangs 1 gelten folgende Vorschriften:
Außendurchmesser der Stahlspule	Für die Prüfung der Leistung
Höchstvolumengewicht	16 ¢
Rohrbereich	6 bis 14 m
Geschwindigkeit	Max.40 m/min
Toleranz für die Größe der Länge	±1,5 mm
R-Horn	R2-2,5 mm

Tabelle 1.C, Größe des Stahlsektors

C-Profilgröße ((Zoll))	Größe des Profils C (mm)	Stärke (Zoll)	Stärke (mm)	C Profillänge ((m)	Geschwindigkeit (m/min)
6 mal 2,0 mal 0.75	152.4 mal 50.8 mal 19.05	0.0598	1.51	6m	40
6 mal 2,0 mal 0.75	152.4 mal 50.8 mal 19.05	0.0747	1.9	6m	40
6 mal 2,0 mal 0.75	152.4 mal 50.8 mal 19.05	0.1046	2.66	6m	35
6 mal 2,0 mal 0.75	152.4 mal 50.8 mal 19.05	0.1345	3.5	6m	30
7 mal 2,75 mal 0.75	177.8 mal 69,85 mal 19.05	0.0598	1.51	7 m	35
7 mal 2,75 mal 0.75	177.8 mal 69,85 mal 19.05	0.0747	1.9	7 m	35
7 mal 2,75 mal 0.75	177.8 mal 69,85 mal 19.05	0.1345	3.5	7 m	20
8 mal 2,75 mal 0.75	203.2 mal 69.85 mal 19.05	0.0598	1.51	8 m	30
8 mal 2,75 mal 0.75	203.2 mal 69.85 mal 19.05	0.0747	1.9	6m	30
8 mal 2,75 mal 0.75	203.2 mal 69.85 mal 19.05	0.0747	1.9	8 m	30
8 mal 2,75 mal 0.75	203.2 mal 69.85 mal 19.05	0.1046	2.66	8 m	25
8 mal 2,75 mal 0.75	203.2 mal 69.85 mal 19.05	0.1345	3.5	8 m	20
9 mal 2,75 mal 0.75	228.6 mal 69.85 mal 19.05	0.0598	1.51	9 m	25
9 mal 2,75 mal 0.75	228.6 mal 69.85 mal 19.05	0.1345	3.5	9 m	20
10 mal 2,75 mal 0.75	254 mal 69,85 mal 19.05	0.0598	1.51	10 m	30
10 mal 2,75 mal 0.75	254 mal 69,85 mal 19.05	0.0747	1.9	10 m	30
10 mal 2,75 mal 0.75	254 mal 69,85 mal 19.05	0.1046	2.66	10 m	25
12 mal 3,5 mal 1.0	304.8 mal 88,9 mal 25.4	0.0747	1.9	12 m	30
12 mal 3,5 mal 1.0	304.8 mal 88,9 mal 25.4	0.1046	2.66	12 m	25
12 mal 3,5 mal 1.0	304.8 mal 88,9 mal 25.4	0.1345	3.5	12 m	20
14 mal 3,5 mal 1.0	355.6 mal 88,9 mal 25.4	0.0747	1.9	14 m	30
14 mal 3,5 mal 1.0	355.6 mal 88,9 mal 25.4	0.1046	2.66	14 m	25
14 mal 3,5 mal 1.0	355.6 mal 88,9 mal 25.4	0.1345	3.5	14 m	20

Tabelle 2.Z, Größe des Stahlsektors

Z-Profilgröße ((Zoll))	Z-Profilgröße (mm)	Stärke (Zoll)	Stärke (mm)	Z-Profillänge ((m)	Geschwindigkeit (m/min)
6 mal 2,0 mal 0.75	152.4 mal 50.8 mal 19.05	0.0598	1.51	6m	40
6 mal 2,0 mal 0.75	152.4 mal 50.8 mal 19.05	0.0747	1.9	6m	40
6 mal 2,0 mal 0.75	152.4 mal 50.8 mal 19.05	0.1046	2.66	6m	35
6 mal 2,0 mal 0.75	152.4 mal 50.8 mal 19.05	0.1345	3.5	6m	30
7 mal 2,75 mal 0.75	177.8 mal 69,85 mal 19.05	0.0598	1.51	7 m	35
7 mal 2,75 mal 0.75	177.8 mal 69,85 mal 19.05	0.0747	1.9	7 m	35
7 mal 2,75 mal 0.75	177.8 mal 69,85 mal 19.05	0.1046	2.66	7 m	30
7 mal 2,75 mal 0.75	177.8 mal 69,85 mal 19.05	0.1345	3.5	7 m	25
8 mal 2,75 mal 0.75	203.2 mal 69.85 mal 19.05	0.0598	1.51	8 m	30
8 mal 2,75 mal 0.75	203.2 mal 69.85 mal 19.05	0.0747	1.9	8 m	30
8 mal 2,75 mal 0.75	203.2 mal 69.85 mal 19.05	0.1046	2.66	8 m	25
8 mal 2,75 mal 0.75	203.2 mal 69.85 mal 19.05	0.1345	3.5	8 m	20
9 mal 2,75 mal 0.75	228.6 mal 69.85 mal 19.05	0.0598	1.51	9 m	25
9 mal 2,75 mal 0.75	228.6 mal 69.85 mal 19.05	0.0747	1.9	9 m	25
9 mal 2,75 mal 0.75	228.6 mal 69.85 mal 19.05	0.1046	2.66	9 m	20
9 mal 2,75 mal 0.75	228.6 mal 69.85 mal 19.05	0.1345	3.5	9 m	20
10 mal 2,75 mal 0.75	254 mal 69,85 mal 19.05	0.0598	1.51	10 m	30
10 mal 2,75 mal 0.75	254 mal 69,85 mal 19.05	0.0747	1.9	10 m	30
10 mal 2,75 mal 0.75	254 mal 69,85 mal 19.05	0.1046	2.66	10 m	25
10 mal 2,75 mal 0.75	254 mal 69,85 mal 19.05	0.1345	3.5	10 m	20
12 mal 3,5 mal 1.0	304.8 mal 88,9 mal 25.4	0.0747	1.9	12 m	30
12 mal 3,5 mal 1.0	304.8 mal 88,9 mal 25.4	0.1046	2.66	12 m	30
12 mal 3,5 mal 1.0	304.8 mal 88,9 mal 25.4	0.1345	3.5	12 m	25
14 mal 3,5 mal 1.0	355.6 mal 88,9 mal 25.4	0.0747	1.9	14 m	30
14 mal 3,5 mal 1.0	355.6 mal 88,9 mal 25.4	0.1046	2.66	14 m	25
14 mal 3,5 mal 1.0	355.6 mal 88,9 mal 25.4	0.1345	3.5	14 m	25

1. 16 Tonnen hydraulische offene Maschine mit Trolley
1.	Lager	16 t
2.	Installieren Sie den inneren Durchmesser der Spule	508 mm oder 610 mm
3.	Die Welle des offenen Coder wird angezogen	Hydraulische Spannung, enge Reichweite 480-530 mm,610 mm
4.	Maximale Volumenbreite	Max 600 mm
5.	Druckarm	Pneumatischer Druckarm, um sicherzustellen, dass das Walzmaterial nicht locker wird
6.	Aufrechterhalten	Mit Unterstützung
7.	Schaufelkopf und Kalibrierung	Ausgestattet mit Schaufelkopf und Ausgleich
2. Aufspürung von Puffergruben
1.	Ermittlung von Puffergruben	Funktion: Überprüfen Sie, ob die Materialmenge der Laufgeschwindigkeit des gesamten Geräts entspricht.
3. Aufbau des Wirtes
1.	Materiallieferung und Kalibrierung	Futtermaterial: Futterwalze und Führerwalze
1.	Materiallieferung und Kalibrierung	Flachrolle: drei bis vier, insgesamt sieben Flachrollen.
2.	Ausgestaltung	Ausrüstungsbasis: Schweißen von Stahlplatten
		Ausrüstung Hauptmotorkonstruktion: Gusseisen-Gedenkbogen, Modell 140
		Lagerkappe und -mutter: verchromt
		Geformte Zeilen: 16 Zeilen
		Rohrmaterial: Cr 12, CNC-Bearbeitung nach Wärmebehandlung bis HRC 58-60, Feindrehen
		Material der Achse: 40Cr
		Durchmesser der Achse: 70/95 mm
		Getriebe: Getriebe
		Geschwindigkeit: ca. 20 bis 40 m/min
		*Hauptmotor: 45 kw 2 Sätze, Siemens Wechselstromfrequenzumwandler**
		Verringerer: K-Serie
		*Größenanpassung Motorleistung: 21,5kw+2,2kw, Siemens Servomotor V90**
		Einstellung der Rollenfreiheit unterschiedlicher Dicken: 8*0,75kw (nach der eigentlichen Konstruktion)
		Gerade: Gewährleistung der Qualität des Endprodukts
		Hydraulischer Schnitt: Schieberegler, 45° Torsion, keine Abfälle, ein Modell, ein Paar Klingen
		Abschneiden des Werkstoffs: Cr12 mov
		Kühlsystem: Wasserkühlschmiersystem, mit Wasserbehälter und Pumpe, Filterbildschirm am Wasserbehälter hinzufügen, um zu verhindern, dass Wasserreste in den Wasserbehälter gelangen und die Pumpe verbrennen
		Spannung: 460V,60hz,3ph, (nach Kundenwünschen)

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine 5

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine 6

4. Hydraulisches Drucksystem
1.	Arbeitsmuster	Hydraulische Abschaltung
2.	Macht	11 kW, Luftkälte
3.	Elektromagnetische Ventile	Abteilung

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine 7

5Das PLC-Steuerungssystem
1.	PLC-Marke	Marke Siemens
2.	Marke des Touchscreen	Marke Siemens
3.	Frequenztransformator	Marke Siemens
4.	Zähler	OMRON
5.	Geräte für Niederspannung	Von Siemens oder Schneider
6.	Betriebssprache	Chinesisch und Englisch (Unterstützung der Anpassung anderer Sprachen)
7.	Steuerungskabinett	Ein Stromschrank, eine Bedienkonsole
8.	Funktion	Sie können die Bestellmenge festlegen, die Länge und die Länge und andere Geräte ändern. Einfach zu bedienen, mit dem Flugzeugstecker ist bequem für Kunden zu installieren. Plus Gateway Fernbedienung.

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine 8

Sechs, automatisches Stapeln.
1.	Die Länge des Materials	Die längste ist 14 Meter.
2.	Anzahl	1 Satz
3.	Ausrichtung	Längsrichtung, wie in Abbildung 1 dargestellt
4.	Funktion	1. Automatisches Füttern und Palettieren 2. Nachdem eine kleine Charge abgeschlossen ist, bündeln Sie sie einmal mit Nylonband und bewegen Sie sich dann zu einer anderen Station. Nachdem mehrere kleine Chargen abgeschlossen sind, machen Sie dann ein großes Bündel mit Stahlband.Du musst es zweimal packen.!(Nur für Typ C)

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine 9

Sieben, Zubehör
- Nein. Ich weiß nicht.	Name	Anzahl
1	Positionswechsel	Zweier
2	Hydraulische Rohre	1 Satz
3	Elektrische Relais	2 Sätze
4	Werkzeugkasten	1 Satz

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine 10

Größe und Tag:

Ansprechpartner: Amerilia cui

Telefon: 008615127755788

Andere Produkte

Size: Adjustable

Export Port: Tianjin port

Automatische Stahlrahmenkanal-Punchlöcher C U Z W M V T Purlin Roll Forming Machine

Hydraulische Leistung: 7.5 kW

Motorleistung: 18.5 kW

Gewicht der Maschine: etwa 12 Tonnen

Produktion: Ungefähr 15-20 Meter pro Minute.

76.2-127mm anpassbare Cz-Purlin-Maschine für Stahl-Abschnitt

Rollstation: 16 Rollstationen

Produkt_Marke: CZ

Merkmal: Individuell, mit CE-Kennzeichnung

Hauptmotor: 11 kW

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine

152.4-355.6mm 16 Tonnen Hydraulic Open Co Cz Purlin Rollformmaschine

152.4-355.6mm Cz-Purlin-Rollformmaschine

Hydraulische Schraubmaschine

Maschine zum Formen von Purlin-Rollen

purlin roll forming machine,

c purlin roll forming machine,
