Produktdetails:
|
Ernährung: | Servospulenzufuhr | Breite: | Einstellbarer Typ |
---|---|---|---|
Scheren: | Hydraulisches Scheren oder Scheibenscheren | Antriebsmodus: | Ausrüstung |
Typ des Rahmens: | Gedenkbogenrahmen mit einer Dicke von 30 mm | Verarbeitungsgeschwindigkeit: | 8-12m/min |
Mateiral: | GI Stahl | Rollstationen: | 12 |
Größe: | Anpassen | Arbeitsdruck: | 4 kW |
Rollende Stationsnummer: | 14 Stationen | Produktionskapazität: | 14 bis 20 Meter pro Minute |
Material von Rollen: | GCr12mov | Hydraulikmotorenergie: | 15kw und Servomotor 11kw |
Stacker: | Handbuch eins oder hydraulisches | ||
Hervorheben: | Kanalleichte Kiel-Rollformmaschine,Magische leichte Kiel Rollformmaschine,Maschine zur Verformung leichter Kielrollen |
Magische Version Lichtrahmen Villa Rollmaschine mit C-Kanal und U-Kanal als Kombination
Magische Version Lichtrahmen Villa Walzmaschine mit C-Kanal und U-Kanal als Kombination ist so konzipiert, dass die 6 Schichten Gebäude durch eine Maschine zu machen.8 bis 2.0 mm. Die Breite kann von 89 bis 300 mm eingestellt werden und der gesamte Betrieb kann im Computer abgeschlossen werden.Im folgenden TeilIch werde die Zeichnung zum Beispiel nehmen, um mehr Details der Maschine zu zeigen und zu erklären, wie sie funktioniert.
Hier sind einige Zeichnungsprofile für Ihre Referenz:
Magische Version Lichtrahmen Villa Rollmaschine mit C-Kanal und U-Kanal als Kombination

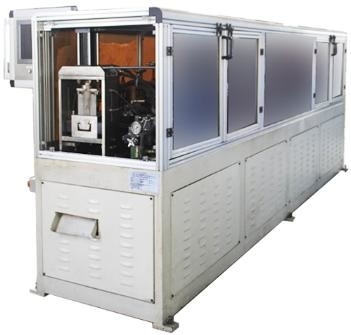

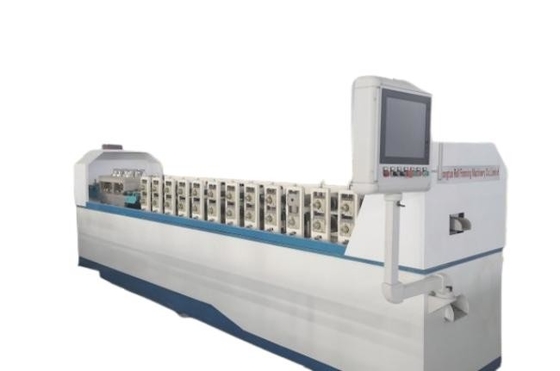

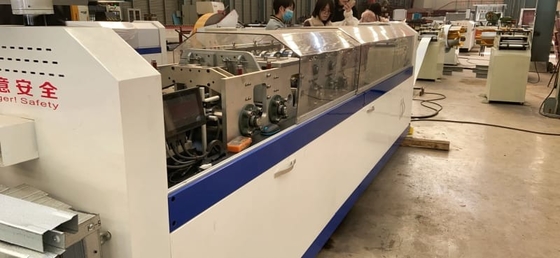

Hier ist die Magie-Version Lichtrahmen Villa Rollmaschine Bild für Ihre Referenz:
PLC | Steuerung mit SPS | |
Wechselbare Verteilerbox | 1 (in der Mitte des Racks installiert) | |
Außensteuerung | 1 (kann den Vormarsch und Rückzug im Produktionsprozess und im Debugging-Prozess erleichtern) | |
Herkunft der Hauptzubehörteile | PLC (Panasonic, Japan), Relais (Schneider, Frankreich), Näherungsschalter (Ortonix, Korea) | |
Drucker | Ein-Teil-Tintenstrahl (eine einzelne Düse, festes seitliches Taille-Hochspray) | |
Leistungssystem | Servomotor 22KW+ gebogener Schrägradreduktor | |
Mittelfristiges | Leistung der hydraulischen Anlage 11 kW + Luftkühlung | |
Kraftstofftankkapazität 200 Liter | ||
Kleine Hydraulikstation | Hydraulikstation Leistung 3.75kw + Kühlkörper; Kraftstoffbehältervolumen 30 Liter (Unterstrichen Flanschform) | |
Herkunft der wichtigsten Teile | Forschung und Entwicklung von Magnetventilöl | |
Traggewicht: 5 Tonnen | ||
Erweiterung | Handschiene | |
Die Mitte der vier Glieder wird nach außen gestützt | ||
Fahrt | Motorantrieb, automatische Entladung | |
Unterstützung Länge 12 Meter, es hat zwei Teile, eine ist für 6 Meter und eine andere ist für 3 Meter | ||
Metahod | Der Rahmenkörper ist mit Winkelstahl und Winkelstahl geschweißt und die Oberfläche mit Walzen beladen. | |
mit einem Durchmesser von | Material: Gcr12 | |
Verarbeitungstechnik: nach CNC-Bearbeitung, Wärmebehandlung bis HRC58-60 und anschließende Feinmaschinenbearbeitung | ||
Schacht | Material: 40Cr | |
Verarbeitungstechnologie: nach CNC-Bearbeitung, Dämpfung und Härtebehandlung HRC28-32 und anschließender Feinplattierung | ||
Gewicht | Das Gewicht der ganzen Maschine beträgt etwa 9 Tonnen. |
Hier sind ein paar Bilder.zeigt die Fertigprodukte der Magie-Version der Leichtrahmenwalzmaschine:
