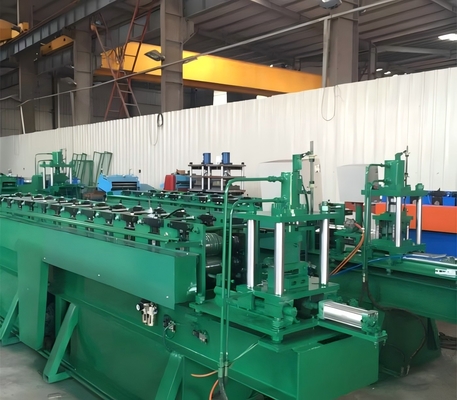

Rack-Rollformmaschine für die Lagerung von Supermärkten

Maschinen zur Herstellung von Rollen mit Regal

Verzinkte Stahlregal-Rollformmaschine für die Herstellung von Lagerrack, Lagerregalen-Stift, Stehpfosten & Supermarkt-Lagerregal Stehregalrahmenprofilmaschinen

Einzigartiger Rackrahmen

Zeichnung des Rackrahmens

Zeichnung der Abtrennungsstange

Prozess der Produktion von Regalleisten

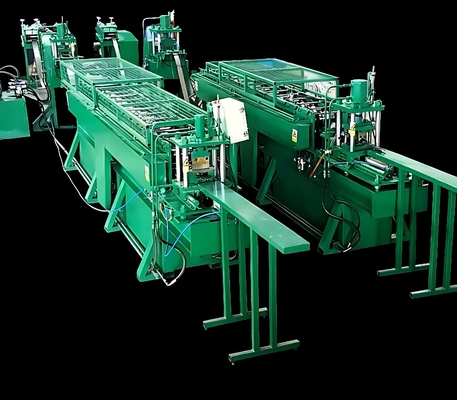

Uncoiler-Gleichmacherei 2 in 1 →Servofeeder→ Führungsvorrichtung → Hydraulischer Punch → Rollenformmaschine →Scherevorrichtung (einschließlich Messer)→ Endproduktregal

Maschinen zur Herstellung von Rollen mit Regal

Liste der Maschinen

2 in 1 Entwickler Ausgerichteter

1, Typ Manuelle Erweiterung

2, Parameter

1) Passive Entladung

2) Gewicht der Spule:< 2 T

3) Spuleninnere D.: φ450mm-φ530mm

4) Max. Breite.200 mm

5) Dicke.0.4-1.6 mm

6) Geradliner: 7 Stück

7) Macht.1.5 kW

Servo-Zuführer
3.1 Höchstbreite der Zuführung: 200 mm
3.2 Zuführdicke: 0,4-1,6 mm

3.3 Motor, 0,85 kW (Yaskawa)

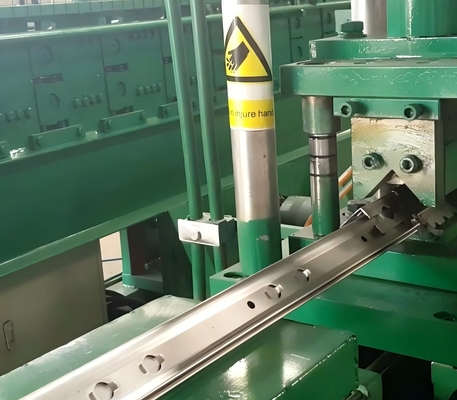

Hydraulisches Bohrsystem

3.1 Funktion:Hydraulische Schlaglücke
3.2 Struktur: Längenvorgang, automatische Längenmessung, automatische Positionierung bis zum eingestellten Abstand, Stoppvorgang, hydraulisch angetriebene Stanzform, automatisches Abschalten.
3.3 Arbeitsdruck des hydraulischen Systems: 16 MPa
3.4 Hydraulische Station:15KW( Hydraulische Loch-/Schereinrichtung verwendet dieselbe Station)

Führungsvorrichtung

Hauptformmaschinen (für Platten mit einer Breite von 36 mm)

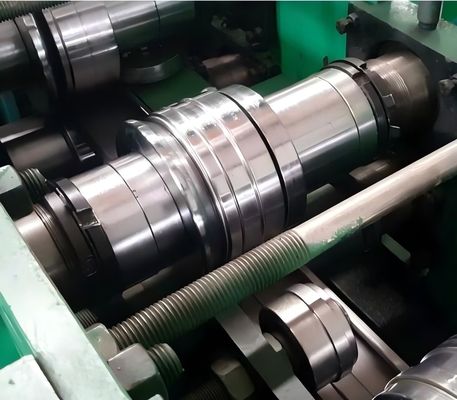

5.1 Formierung der Walze: 14 Stationen und Hinzufügen von Rub-Rolle, um sicherzustellen, dass das Oberflächenprofil keine Kratzer hat.

5.2 Seitenteil: T.18mm, A3 Stahl Schwerlast.

5.3 Rollgeschwindigkeit: 2-8 m/min.

5.4 Walzmaterial:#45, Gesamtlöschung, Härte HRC56-62 °C.
5.5 Motorleistung: 4 kW.
5.6 Hauptwalze: 65mm, 45 #.
5.7 Ausrüstungsgrundlage: 45 # H mit geschweißter Stahlplatte.
5.8 Getriebe: Kettenantrieb.
5.9 Sicherheit: überall mit Notstoppknöpfen, leicht zu handhaben, um die Sicherheit der Ausrüstung und des Bedieners zu gewährleisten.Und andere Ausrüstung in der Kette und das Personal könnte leicht zu Verletzungen führen Übertragung Abschnitt mit Schutz abgedeckt, um die Sicherheit der Arbeitnehmer zu gewährleisten.

Flaches Sammelregal
Elektrische Steuerung
Die ganze Linie ist mit PLC-Steuerung, LCD-Touchscreen, Mensch-Maschine-Schnittstelle.Bedienungsanbieter, der das Programm auf automatische Ausführung einstellt (programmierbare Steuerung) und Überwachung des Steuerprozesses, Kontrollen und Änderungen der Steuerungsparameter durch den Betreiber der Produktionslinie und Echtzeitüberwachung des Zustands der Ausrüstung, der Parameter und der Fehleranzeige.die verstellbare Länge kann auch verstellbar sein- Echtzeitüberwachung des Betriebszustands und der Fehleranzeige der Anlagen.
Mit manuellen und automatischen Schaltfunktionen: Im manuellen Modus, kann alleine betrieben werden, einfache Wartung; im automatischen Modus,die vollständige Produktion durchführen, um zu starten; überall mit Notstoppknöpfen, leicht zu handhaben Notfälle, um sicherzustellen, dass die Ausrüstung und Betrieb Personal Sicherheit.

Hauptkomponenten der Marke:
Steuerungssysteme: Siemens
Umrichter: Taiwan Shilin
Codierer: Omron
Touchscreen: Siemens
Einige Komponenten sind Schneider-Geräte.

Produkte für RegalregaleIchVorteil der Ausrüstung

1, Regalproduktionslinie zur Herstellung von leichten, mittleren und schweren Regalen.

2, PLC-Steuerungssystem, automatisch und einfach zu bedienen.

3, Gute Qualitätswalze mit Löschverfahren, Härte erreicht HRC60-65 °C.

4"Verfolgungsschneidsystem mit Cr12-Schneidemesser.
