Breit verbreitete Stahlblech-Rollformmaschine für die Regal- und Regalindustrie

Maschine zur Verformung von Palettenrollen mit Schlittenregalen
Die Fertigungslinie für Paletten mit Schlitzhälen bedient verschiedene Branchen, die hochleistungsfähige Lagerlösungen benötigen, einschließlich Lagerverwaltung, Vertriebszentren,Produktionsanlagen, und Logistikbetrieb.
Es erfüllt die Nachfrage nach zuverlässigen und vielseitigen Paletten, um die Nutzung des Lagerraums zu optimieren und die Prozesse für die Materialbearbeitung zu optimieren.
Einzelheiten zum Produkt



Herstellungsprozess

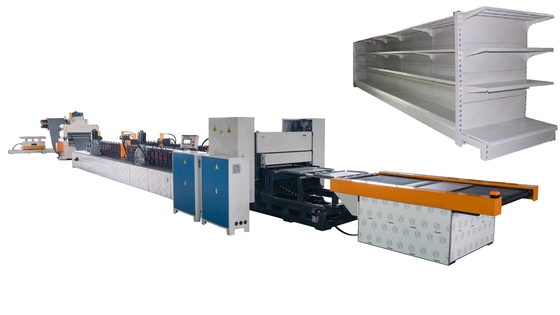

5T manueller Decoiler → 1000mm Nivellierungsmaschine → 1000mm Servo CNC-Zuführmaschine (Huichuan Servo 1.3kw) + 2 Kerben + 2 linke und rechte kreisförmige Löcher hydraulische vordere Stanzmaschinen (2 Formbasen,4 Sätze Formen) → 36 Sätze breitensteuerbare Walzformungen (Hauptantrieb 15KW variable Frequenzgeschwindigkeitsregelung), CNC Breiteneinstellung, Huichuan Servo 0,85KW) → hydraulisches Schneiden und Flanzen (1 Satz Form, 7,5KW Ölpumpenmotor) → Entladungsträgerband (Motor 0,2kw).

Maschine zur Verformung von Palettenrollen mit Schlittenregalen

Eigenschaften
1Bequem, einfach und schnell zu bedienen.
2- hohe Aufrechterhaltung der Fertigwaren, ohne Kratzer und Risse.

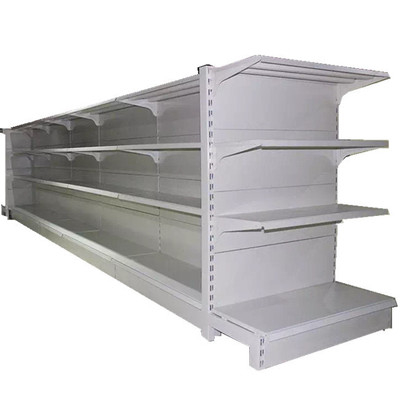

3. in der Regal- und Regalindustrie weit verbreitet.

DL-M50-20-500Breiteneinstellbare Produktionslinieparameter:

Weitere Einzelheiten

1.Materialregal:mit einer Kapazität von 5 Tonnen und einem Spuleninnendurchmesser von φ 450~550 mm, mit einem maximalen Außendurchmesser des Spulenmaterials von φ 1300 mm, passive Entladung.

2.Ausgleichsmaschine:Einheitliche Ausgleichsmaschine mit 3 oberen und 4 unteren Rollen und 2 Sätzen von Zwischenstauchrollen.

3.Züge Fütterung:Zuführbreite 500 mm, Servomotor 1,3 kW, Zuführgeschwindigkeit 15-25 mm/min, Hochfrequenzbehandlung von Zwischenschleifen für harte Chrombeschichtung

4.Vorstehendes Stanzformwerk:1 15T hydraulische Formbasis, mit Vorpunktierung der Kerben auf beiden Seiten, 2 Formen (1 für jede Seite).
5.Fütterungsleitmechanismusstellt sicher, dass das Material beim Eintritt in die Walzwalze nicht abweicht.
6.Teile zum Walzen:Das Rollenmaterial besteht aus Cr12MoV, Vakuum-Wärmebehandlung und eine Härte von HRC55-58.

Hauptwellendurchmesser φ 50. Das Material besteht aus 45# Stahl, der durch Rohbearbeitung, Dämpfen und Härten, Feindrehen und Feinschleifen hergestellt wird.
Zwei Sätze von konischen Walzlagern 30209 sind an der Übertragungsseite und ein Satz von zylindrischen Walzwellen NJ209 an der Betriebseite ausgestattet.

7.Übertragung:Hauptmotor 15 kW (Gangreduktor) variable Drehzahlregelung.
8.Hydraulik Schneid- und Flanksystem:Das System verfügt über eine Entladungsschutzfunktion und eine hydraulische Zylinderstruktur von 25 Tonnen.

9.Übertragen Tisch 2 Meter
10.PLC-Steuerungssystem:Einführung des Huichuan-Servo-CNC-Systems und der programmierbaren Mitsubishi-PLC aus Japan; zentralisierte automatische Steuerung der Drehzahl des Sinusfrequenzwandlers von Shenzhen;Setzen Sie die Parameter mit dem Xinjie Touchscreen.
Die gesamte Fertigungslinie ist zentralisiert automatisch gesteuert, wobei die Formmaschine mit dem Flanzen und Biegen verbunden ist.
Alarmfunktion: Es gibt Alarmfunktionen wie Materialmangel-Shutdown, Zählung, Ausgang erreicht Shutdown, Notstand, Formenklemmen, Grenzposition, etc.
11.Pneumatische Komponenten:Die wichtigsten pneumatischen Komponenten übernehmen die berühmte Marke AIRTAC aus Taiwan
