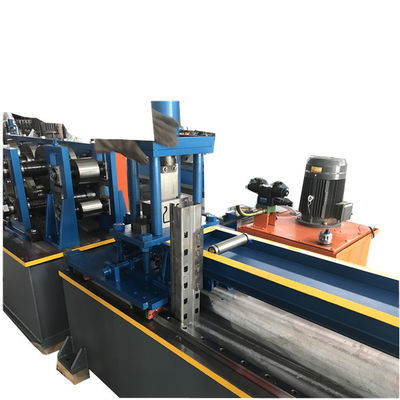

Schwerlastmaschine zur Aufstellung von Rollen für Lagerregale

Schwerlastmaschine zur Aufbau von Rollen für Lagerregale

Unsere Maschine kann unterschiedliche Größen und Dicken sowohl für leichte als auch für schwere Aufstellungen herstellen, hohe Präzision in Löchern und Länge. Wir unterstützen auch die Anpassung.

Es gibt drei Arten von Regalregalen: leichte, mittlere und schwere Regale.

Parameter der Lichtregalspalte: Höhe 2m, 38*38 (mm), jede Schicht trägt ein Gewicht von 100 kg bis 150 kg;

Die Säulenspezifikation des mittelgroßen Laminatregals beträgt 80*40 (mm) und jede Schicht kann 200-250KG tragen.

Schwerlastregalen: Diese Regale verfügen im Allgemeinen nicht über Standardspezifikationen, und die Spalte-Spezifikationen sind nach den Kundenanforderungen konzipiert.

Unsere Maschine kann sowohl für leichte als auch für schwere Aufstellungen unterschiedliche Größen und Dicken herstellen.

Zusammensetzung und Bild des fertiggestellten Regals:

Die Profilzeichnungen des Aufrechten:

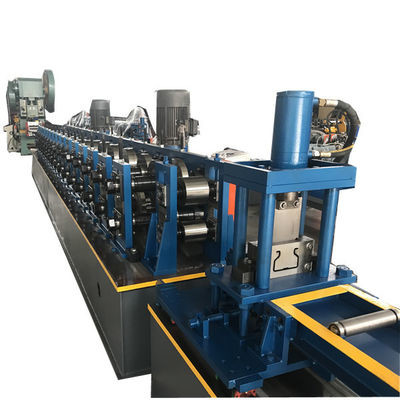

Die Anordnung der gesamten Produktionslinie:

Schwerlastmaschine zur Aufbau von Rollen für Lagerregale

Die wichtigsten technischen Spezifikationen:

1. Hydraulischer Decoiler: 5 Tonnen Kapazität (Unterstützung der Anpassung)

2- 7 Rollen, 3 nach oben, 4 nach unten.

3.Schlagmaschine: Yangli-Marke, pneumatisch, 80 Tonnen, mit Servofeeder

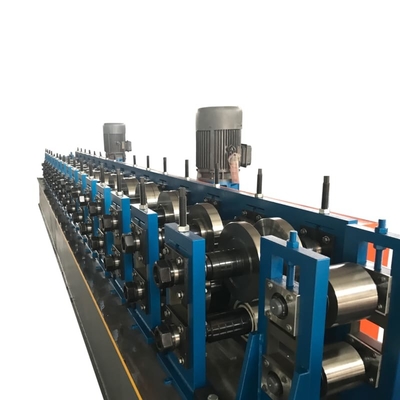

4. Rollenformmaschine:

• 16 Rollstationen
• Material der Walzen:Cr12 mit gelöschter Behandlung
• Durchmesser der Welle 70 mm
• Werkstoff der Welle: 45# Stahl
• Hauptmotorleistung: 11 kW*2 Sätze
• Übertragung:An der Kette ((Gang und Getriebe sind optional)
• Schneidsystem:Hydraulisches Schneidsystem, kein Abfallmaterial
• Hydraulikleistung:5.5 kW
• Schnittlänge Toleranz: +/- 0,5 mm

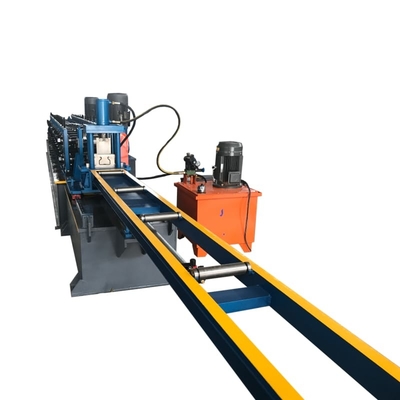

5.Run-out-Tisch: 6 Meter

6.Steuerungssystem:PLC-System,Marke DELTA oder Marke Siemens

Das Endprodukt:
