Walzmaschine für Verbundwerkstoffe
Die Walzformmaschine für die Verpackung von Metallböden ist so konzipiert, dass die Metallböden vollständig automatisch gefertigt werden.Kombinationsprofil aus Trapezform und 80 mm-Verbundwerkstoff mit langen SpannweitenDas kombinierte Profil ermöglicht eine einfache Anbringung im Betrieb, mit trapezförmiger Spannfähigkeit.
Hier sind einige beliebte Designs für Ihre Referenz:

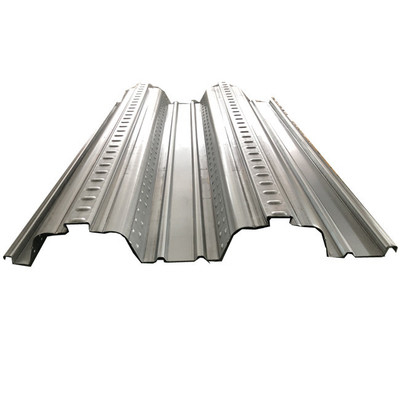

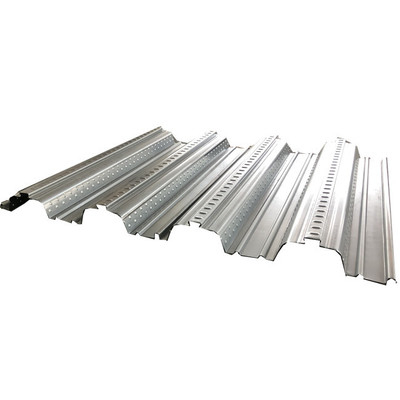

Sie unterscheiden sich in Höhe und Prägungstypen, sodass diese Daten entsprechend der Eingangsspulenbreite und den Kundenanforderungen angepasst werden können.Hier sind einige Decking-Bilder mit einem Profil und Überlappungen für Ihre Referenz:
Walzmaschine für Verbundwerkstoffe

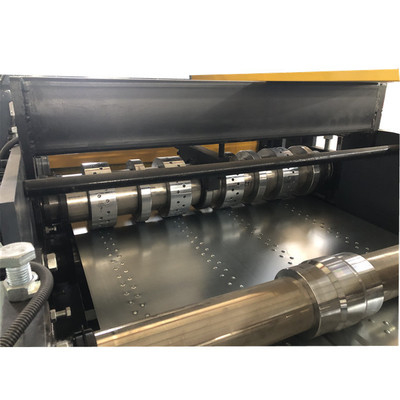

Gestaltung des Rahmens: Die Oberfläche der Formplatte soll glatt sein und beim Stempeln nicht leicht markiert werden können.
Länge des Hauptteils: ca. 25000 х1650 х1500
Gewicht des Hauptteils: 15300 kg
Spannung: Anpassen
Rollenbefestiger: mittlere Platte mit einer Dicke von 28 mm
Rahmen: aus 400 H-Stahl geschweißt
Antriebsmodus: doppelte Kette mit Ketteneinstellvorrichtung für Verlust und Enge.
Material der Walzen:Gcr15, Oberflächenhardchromplattierung.
Werkstoff der Wellen: 45* Stahl und Einstellung der Härte.
Durchmesser der Wellen: φ 90 mm Die Aufprägungswalzen sind ca. 120 mm.

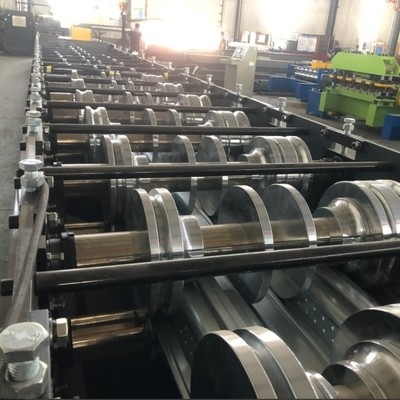

Anzahl der Walzen: 36 Walzen
Hauptleistung: 15*2kw

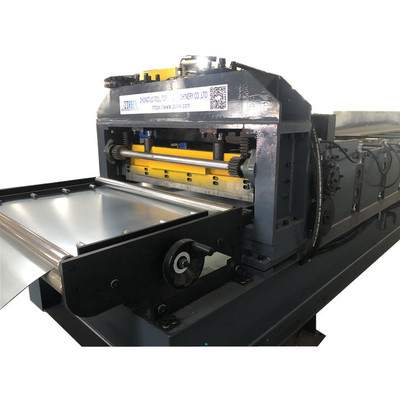

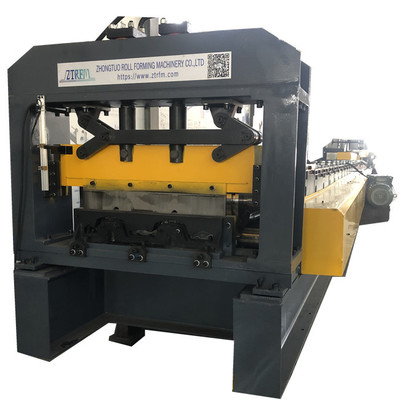

Scherenmechanismus
Eigenschaft:Sichern Sie Stabilität, Präzision und Schneidgeschwindigkeit
Funktion: Automatisches Schneiden unter Steuerung der SPS
Es nimmt den hydraulischen Antrieb und die automatische Positionierung an, um die Abmessungen zu bestimmen und die Zielprodukte zu schneiden.
Material der Klingen:Cr12 gelöscht
Stromversorgung: Hydraulik
Komponenten:Ein Set von Klingen, ein hydraulischer Tank und eine Schneidmaschine.
Sie können wählen, ob Sie vor dem Scheren oder nicht hinzufügen möchten.
Dieses Metalldeckprofil ist nicht leicht zu machen, da es viele Seitenwalzen braucht, um den Taubenhaufen zu formen.
Über den Überlappungseffekt.
| Artikel |
Details der Parameter |
| Verarbeitungsmaterial |
G.G. und G.P.G. |
| Materialdicke |
0.25-0.8mm |
| Maschinenrahmen |
360#H Stahl, diagonale Linienschweißung annehmen, Messgerät ausbilden, um sicherzustellen, dass der Endrahmen hochpräzise ist |
| Maschinenabstellplatte |
| Typ der Platte |
Typ der Säule (optional) |
| |
|
| Plattenstärke:20 mm |
Stützdicke: 30 mm |
| Gemälde:Normalgemälde |
Malerei: Chrom |
|
| Formstationen |
20-38 Stationen (nach den Profilen) |
| Maschinen und Apparate für die Herstellung von Rollen |
hochwertiger Schmiedstahl Nr. 45 mit einer Dicke von 0,05 mm
Verarbeitungsart: Schneiden - Bohren - CNC-Lähen - Auslöschen - CNC-Lähen - Chrom |
| Maschinenwelle |
φ80-90 mm hochgeschützter Stahl Nr. 45 nach Behandlung, |
| Maschinelle Abstandshalter |
CNC-Schrägmaschinen mit hoher Präzision |
| Maschinenlager |
China Haerbin Lager oder SKF internationaler Lager (optional) |
| Antriebssystem |
2 Zoll Kette oder Getriebe (optional) |
| Maschinenleistung |
15kw-22kw (nach den Profilen) |
| Maschineneinsatzgeschwindigkeit |
8 bis 12 m/min oder 10 bis 30 m/min (optional) |
| Maschinenabstellungsart |
Nach der Maschine Installation, werden wir es selbst testen, vergleichen Sie mit der Profilzeichnung, der Unterschied wird in 0.5mm kontrolliert |
Schneiden
| Typ |
Lagertyp mit Schiebetyp |
| Material der Klinge |
Cr12mov-Auslösch- und Schleifarbeiten |
| Bildverarbeitung |
Der gesamte Unterrahmen wird für hohe Präzision geschliffen |
| Verarbeitung von Klingen |
Draht-Elektroden-Schnitt, aber die obere Balde kann nicht gerade sein. Dies ist Technologie |
| Arbeiten |
Hydraulischer Typ |
Stacker
| Typ |
Handbuch |
Auto(Option) |
| Länge |
1.5m-2m |
6m oder 12m |
PLC
| Hauptelement |
Details der Parameter |
| PLC |
Delta (Standard) oder nach Ihrer Anfrage |
| Inverter |
China-Marke (Standard) oder nach Ihrer Anfrage |
| Berührungsschirm |
Mcgs (Standard) oder nach Ihrer Anfrage |
| Verschlüsselung |
China-Marke (Standard) oder nach Ihrer Anfrage |
| Spannung/HZ/Phase |
380v/50-60hz/drei Phasen |
Hydraulikpumpe
| Hauptelement |
Details der Parameter |
| Motor |
3kw China Marke oder nach Ihrer Anfrage |
| Pump |
China Marke oder nach Ihrer Anfrage |
| Magnetventil |
China Marke oder nach Ihrer Anfrage |
| Kühlsystem |
Kühlventilator |
Bodenverzinkte Stahldecking-Panel Rollenformmaschine PLC-Steuerungssystem
Maschinenbauteile
| - Nein. Ich weiß nicht. |
Name |
Qty |
| 1. |
Ausgestopft |
1 Satz |
| 2. |
Rollenformmaschine |
1 Satz |
| 3. |
Hydraulisches Schneidegerät |
1 Satz |
| 4. |
PLC-Steuerung |
1 Satz |
| 5. |
Hydraulische Pumpe |
1 Satz |
| 6. |
Ausgabe Tabelle |
1 Satz |
