Kleine Wellstoffmetallprofile sind haltbar und gleichzeitig gewichtslos. Wir arbeiten daran, die beste Maschine für die Herstellung von Wellstoff- oder Wellstoffdachblechmaschinen zu entwickeln.Sehr beliebt für den Bau von Dach und Seite.Golfplatten haben in jüngerer Zeit eine enorme Beliebtheit als moderne, zeitgenössische Dach- und Abstellgleise erlangt.

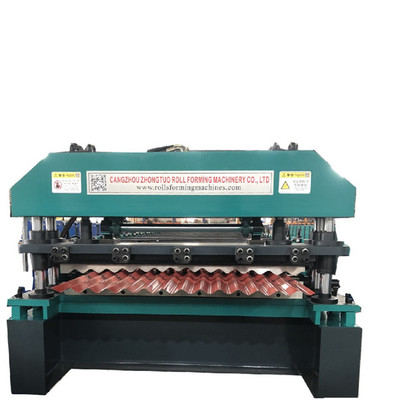

Unsere Dachplattenmaschine besteht aus Decoiler, Fütterungs- und Nivellierungseinrichtung, Schere, Rollenformsystem, hydraulischem Stützschneiden, Auslauftisch, hydraulischer Station und PLC (Steuerungssystem).Herstellen von Standardprodukten mit einer Leistungsfestigkeit von bis zu 450 MPa,Lange Produktionslinie, gute Profilform an Endprodukten; Zeit- und Arbeitersparnis, die die Produktionseffizienz stark verbessert und für die aktuelle Produktion geeignet ist.Diese Maschine ist einfach zu bedienen und stabil mit guter Präzision laufen.

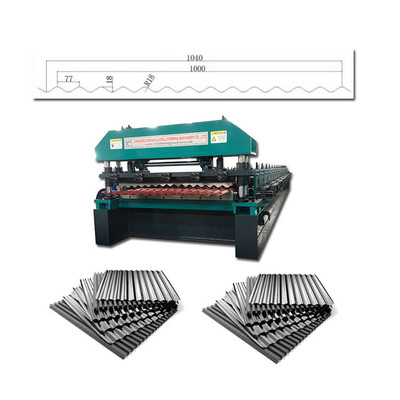

Hier ist ein Zeichnungsprofil und das fertige Produkt:
Was ist ein PBC-Dachblech:
Die PBC-Platten können sowohl für Dach- als auch für Wandanwendungen verwendet werden.
Mund PBCPRingeRSchnürenS- Ich weiß.MSchmerz
Verarbeitungsfluss:
Abwickler→Zuführmaterial→Rollform→Schneiden→Empfang des Erzeugnisses
Technische Leistung der gesamten Linie:
|
5 Tonnen manueller Entwickler
|
1.Kapazität: 5 Tonnen
2Durchmesser der Spule: 450-550 mm, einstellbar
3.Spulenbreite: max.1350 mm
4.Nicht angetrieben, manuell gesteuert Stahlspule Innenbohrung Schrumpfung und Stop
|
|
Handschneidmaschine
|
Der Vorschneider eignet sich für den häufigen Austausch von Stahlspulen-Ausrüstung, um die Stahlspulen im Voraus zu schneiden, um sie leicht zu ersetzen und den Abfall von Stahlspulen zu reduzieren. |
|

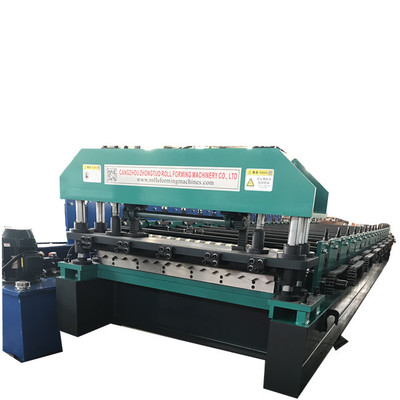

Hauptformmaschine
|
1.Hauptrahmen: 400 mm H-Strahl-Struktur mit 20 mm dicken geschweißten Stahl-Mittelfestplatte.
2.Bildungsstation: 24 Stationen
3.Rollensubstanz:Hochwertstahl 45#,chrombehandelt, wodurch die Oberfläche der Rollen glatter wird, die Härte verbessert und Abrieb verhindert wird, die Lebensdauer erhöht wird
4.Wachthalter:Hochwertigkeit 45#,Temperung, Verhinderung von Verformungen und Verbesserung der Härte
5.Achsendurchmesser: 80mm, Feststoff 6. Motorleistung:7.5kw 7.Geschwindigkeit: 0-20 m/min
8.Spannung: 380V, 50HZ, 3P ((oder auf Anfrage)
9- Übertragung: Durch eine zweimeterlange Doppelkette, chinesische bekannte Marke HRB.
|
|
Hydraulisches Schneidegerät
|
1.Material der Klinge: Gcr12-Abschärfung 2.Längentoleranz: ±1 mm
3.Hydraulische Leistung:5.5 kW
4.Mit Luftkühlsystem in der Hydraulikstation
5.Schnittmerkmal:Standhaftes und sicheres Arbeitsverhältnis und geringe Geräusche.
6.Ölrohrverbindung: Alle Rohre und Drähte werden durch Zahlen oder Buchstaben gekennzeichnet, so dass die Verbindung für die Neuerung einfach ist.
|
|
Steuerungssystem
|
1.Frequenzumrechner: Delta
2. Bildschirm: Touchscreen
3.PLC Marke: Delta
4.Sprache: Chinesisch und Englisch ((Oder auf Wunsch der Kunden)
5.Encoder: Omron
6.Eigenschaft:Das Steuerungssystem unterstützt mehrere Auftragseingänge und kann den unterschiedlichen Produktionsanforderungen entsprechen
7.Funktionen: Längenregelung, Schnittmengenregelung und Geschwindigkeitsregelung
|
| Es ist ausgegangen. |
1.Länge: 3 m
2.Menge: 2 Stück
|
| Ersatzteile |
- Werkzeugkasten: 1 Satz
- 4 Sicherungen, 2 Schalter, 2 Ketten.
|
Zuführgerät
Die Metallspirale wird durch eine Reihe von Walzen und Führungen in die Maschine eingespeist, um einen reibungslosen und kontinuierlichen Prozess zu gewährleisten.
1. Verwendet Gummiwalzen, um die Oberfläche der Rohstoffe zu schützen.
2- Einfache Anpassung an unterschiedliche Rohstoffdicken mit Handrädern.
3Die Plattformbreite ist über das Handrad bequem einstellbar und verfügt über eingebaute Lager, um die Ränder der Stahlbleche zu schützen.

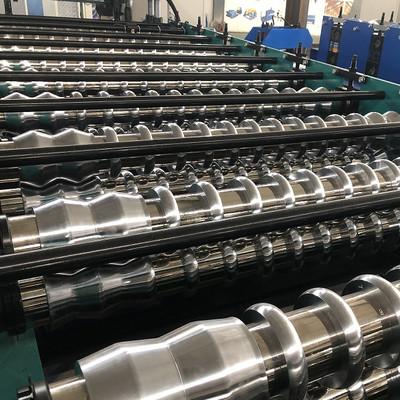

Rollenformgerät
Das ist das Herz der Maschine, in der das Metallblech in das Wellpappeprofil geformt wird.
1.45# Stahl, Chrombehandlung (Cr Dicke:0.05 mm), Korrosionsschutz, erhöhte Härte, dickchromte gute Härte für eine lange Lebensdauer.
2. Jede Rolle hat eine Nummer und mit Keynotes, kann es auf der Welle stabil befestigen
Übertragungsvorrichtung
Getriebe ist stabil und nicht los.
Hydraulisches Schneidegerät
Nachdem das Metallblech gewölbt wurde, wird ein Schneidmechanismus eingesetzt, um das Blatt auf die gewünschte Länge zu schneiden.
1.Arbeitsart: hydraulischer Servomotor zum Schneiden von Gleisen mit einer Leistung von 5,5 kW
2.Fahrmethode:nach Säulentyp Zylinder
3.Wassermotorleistung: 4 kW
4.Schnittmaterial: GB-Cr12 mit Wärmebehandlung
5.Schnittlängen Toleranz ±10m/2mm

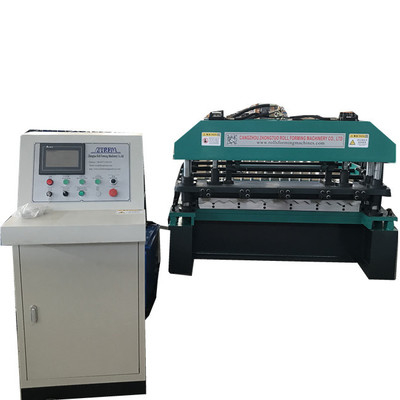

PLC-Steuerungssystem
Moderne Maschinen sind mit einem Steuerungssystem ausgestattet, das es den Bedienern ermöglicht, Parameter festzulegen, den Produktionsprozess zu überwachen und bei Bedarf Anpassungen vorzunehmen.Dazu gehören Funktionen wie Touchscreen-Schnittstellen und programmierbare Logikcontroller (PLCs).
Marke
PLC Marke: Delta
Inverter Marke: Delta Niedrig elektrischer Teil: Schneider
Codierer: Omron
Funktion:
1.Adoptierte Flugzeugstecker, einfache Installation.
2- Voll automatisch, einfach zu bedienen.
3.Betriebssprache: Englisch (auf maßgeschneiderte Art)
4.Nationale Co-Versicherung, Ersatzteile Marke Siemens und Schneider
Hydraulikstation
7.5kw-Motor mit Kühlsystem für den langen Einsatz.
Automatischer Stapler
3m Förderer
Automatischer Stapler
6 m automatischer Stapler
