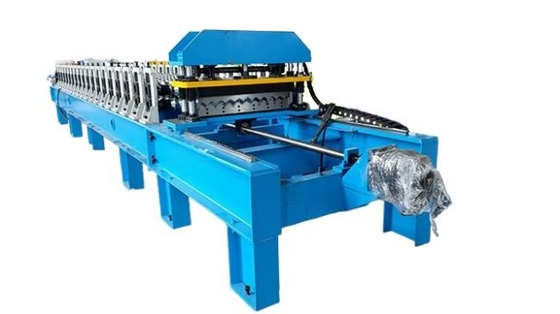

Hochgeschwindigkeitswalzige Metalldachblech-Rollformmaschine

Hochgeschwindigkeitsmaschine für Walzplatten

Eine Hochgeschwindigkeitsmaschine für Wellplatten ist eine industrielle Ausrüstung zur effizienten und schnellen Herstellung von Wellplatten.Diese Blätter werden aufgrund ihrer Langlebigkeit im Bauwesen häufig zur Dachdeckung verwendetDie Maschine automatisiert den Prozess der Formierung, des Schneidens und der Verformung von Metallblechen in das gewünschte Wellpappeprofil.

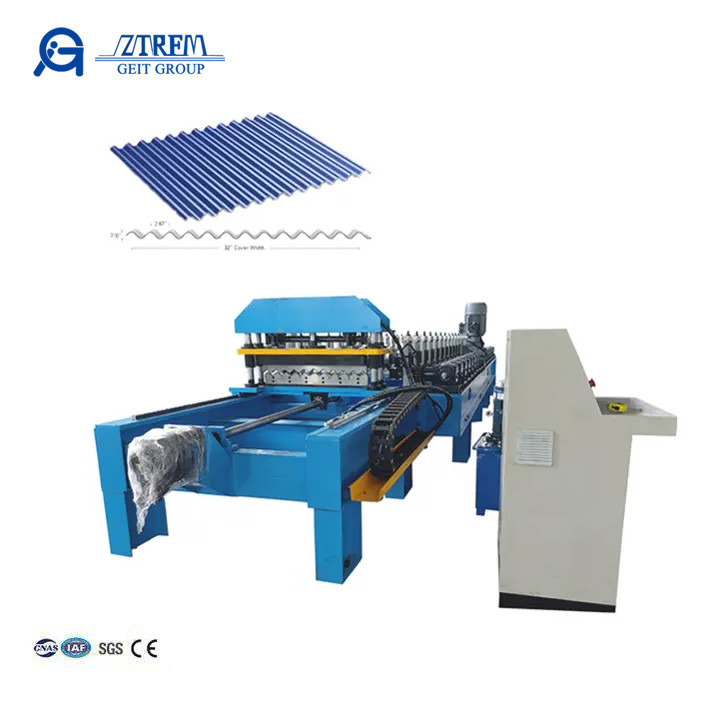

Hier ist ein Zeichnungsprofil und das fertige Produkt:

Verarbeitungsfluss:
Abwickler→Zuführmaterial→Rollform→Schneiden→Empfang des Erzeugnisses

Hochgeschwindigkeitsmaschine für Walzplatten

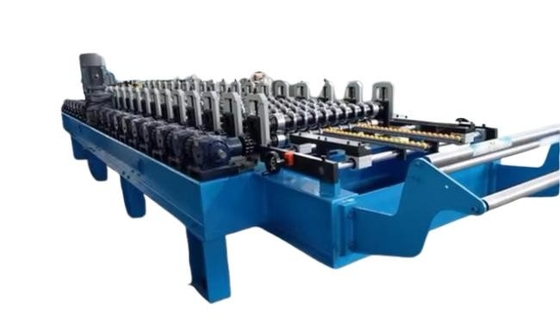

Zuführgerät
Die Metallspirale wird durch eine Reihe von Walzen und Führungen in die Maschine eingespeist, um einen reibungslosen und kontinuierlichen Prozess zu gewährleisten.
1. Verwendet Gummiwalzen, um die Oberfläche der Rohstoffe zu schützen.
2- Einfache Anpassung an unterschiedliche Rohstoffdicken mit Handrädern.
3Die Plattformbreite ist über das Handrad bequem einstellbar und verfügt über eingebaute Lager, um die Ränder der Stahlbleche zu schützen.

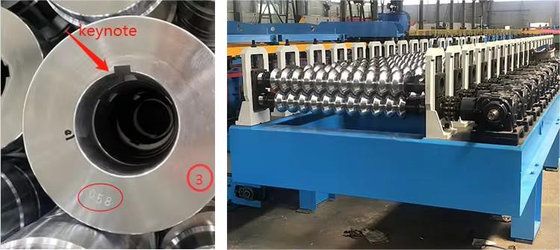

Rollenformgerät
Das ist das Herz der Maschine, in der das Metallblech in das Wellpappeprofil geformt wird.
1.45# Stahl, Chrombehandlung (Cr Dicke:0.05 mm), Korrosionsschutz, erhöhte Härte, dickchromte gute Härte für eine lange Lebensdauer.
2. Jede Rolle hat eine Nummer und mit Keynotes, kann es auf der Welle stabil befestigen

Übertragungsvorrichtung
Getriebe ist stabil und nicht los.

Hydraulisches Schneidegerät

Nachdem das Metallblech gewölbt wurde, wird ein Schneidmechanismus eingesetzt, um das Blatt auf die gewünschte Länge zu schneiden.
1.Arbeitsart: hydraulischer Servomotor zum Schneiden von Gleisen mit einer Leistung von 5,5 kW
2.Fahrmethode:nach Säulentyp Zylinder
3.Wassermotorleistung: 4 kW
4.Schnittmaterial: GB-Cr12 mit Wärmebehandlung
5.Schnittlängen Toleranz ±10m/2mm

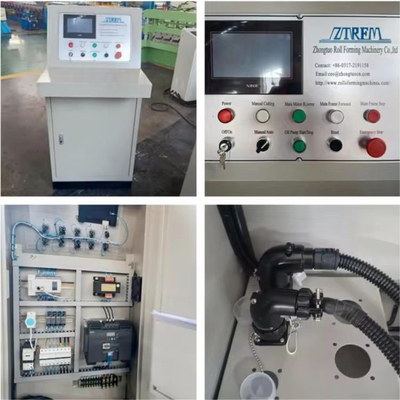

PLC-Steuerungssystem
Moderne Maschinen sind mit einem Steuerungssystem ausgestattet, das es den Bedienern ermöglicht, Parameter festzulegen, den Produktionsprozess zu überwachen und bei Bedarf Anpassungen vorzunehmen.Dazu gehören Funktionen wie Touchscreen-Schnittstellen und programmierbare Logikcontroller (PLCs).
Marke
PLC Marke: Delta
Inverter Marke: Delta Niedrig elektrischer Teil: Schneider
Codierer: Omron
Funktion:
1.Adoptierte Flugzeugstecker, einfache Installation.
2- Voll automatisch, einfach zu bedienen.
3.Betriebssprache: Englisch (auf maßgeschneiderte Art)
4.Nationale Co-Versicherung, Ersatzteile Marke Siemens und Schneider

Hydraulikstation
7.5kw-Motor mit Kühlsystem für den langen Einsatz.

Automatischer Stapler
3m Förderer

Automatischer Stapler
6 m automatischer Stapler
