Hochwertige Maschine zur Formung von Rollen mit Schlitten und Gleisen für positive Befestigung und Wandfestigkeit

Maschine zur Verformung von Rollen

Es gibt viele Größen und viele regelmäßige Löcher für Kabel-Träger, so wie die Größe zu ändern und wie die Löcher zu punkten ist das Hauptproblem, wenn der Hersteller die Maschine entwerfen

Heutzutage nehmen immer mehr un-Coiler, unabhängige Vorniveller-Gerät, Servo-Zufuhr in Gerät, Presser mit verschiedenen Stanzstücken, Rollen Former, Stop-to-Cut oder Flying Cut-Gerät,keine Stromversorgung ausgelaufen Rack oder pneumatische Stapler, PLC-Steuerungssysteme als komplette Linien, um die Produktionsgeschwindigkeit erheblich zu verbessern

Hier ist ein Zeichnungsprofil und das fertige Produkt:

Zeichnungsprofil des Kunden:

Spielausrichtung &Stud und Spur:

Mit den Rippen, die Rollen bilden und punktieren:

Was ist das für eine Schlittenstrecke?

ZTRFM Slotted Track ist das in der Industrie bevorzugte System zur Erreichung von Kopfwand-Ablenkung und Feuerbeständigkeit für Innen- und Außenwände.Er erfüllt die Bewegungs- und Fahrradanforderungen von ANSI/UL 2079 und ist UL-Klassifiziert für 1, 2, 3 und 4-Stunden-Feuerbeständigkeit in feuerfähigen Gelenksystemen an der Wandkopfwand.

Strecke mit SchlitzStreckeMerkmale und Anwendungen:

• Feuergeschütztes Ablenkungssystem
• UL Eingestuft in mehr als 80 zugelassene Brandsysteme
• Standard-Schlittenbahn ermöglicht bis zu 1 1⁄2 ̊ vertikaler Bewegung
• Erhältlich in individuellen Formen und Schlittengrößen
• Spezielle Breiten und Dicken verfügbar
• Positive Befestigung für die Wandfestigkeit
• Absorbiert die Bewegung der Wände und der Bodenverlängerungen oder Kompressionen
• Integriert mit traditionellen Wandsystemen
• Einfache Installation reduziert die Arbeitskosten

Material/Produktspezifikation

Nichtstrukturelle Produkte:

• 18-30 ml: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

Strukturrahmenprodukte

• 33 bis 43 ml: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 mil: 50 ksi............ASTM A1003/A653, C955

Beschichtungsspezifikation

Nichtstrukturelle Produkte:

• 25EQ, 20EQ, 30EQD, 18-30 Mil: G40............ASTM A1003/A653, C645 Die Ergebnisse des Tests werden in der folgenden Tabelle dargestellt:

Strukturrahmenprodukte

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

Anmerkung: Kontaktieren Sie die ZTRFM, wenn eine größere Beschichtungsdicke verfügbar ist.

Vorteile

· Leichteres Gewicht bedeutet niedrigere Kosten: Da wir weniger Stahl verwenden, um es herzustellen, ist Steeler-Schlittenbahn eine kostengünstige Lösung für die Bedürfnisse von Kopfwandsystemen.

· U.L. Brandbewertung: Mit einer Code-zugelassenen Brandbewertung von bis zu 2 Stunden können Sie Steeler-Schlittenbahn für Ihr Kopf-Wand-System vertrauen.

· Langfristig sparen Sie Geld: Wir verwenden eine vollständige Zinkbeschichtung, um die Rostbildung zu minimieren, was bedeutet, dass Ihre Wände länger halten.und hält sich im Vergleich zu Holzrahmen besser gegen Naturwirkungen.

· Verdienen Sie LEED-Credits: Aufgrund des recycelten Gehalts in den von uns verwendeten Spulen gelten unsere Stahlschrauben als grünes Produkt.

Maschine zur Verformung von Rollen

Beschreibung/technische Parameter der kompletten Linie:

• 2 Tonnen Hydraulischer Abwickler mit Vornivelliervorrichtung

Motorisierte Drehspirale, automatische An-/Austrittsteuerung, 2,2 kW

Lastkapazität = 2 Tonnen

Breite der Spule: 200 mm

Innerer Durchmesser der Spule: Φ510±30 mm

• Unabhängige Vornivelliervorrichtung

für Schwermaschinen

Motorgetrieben und ausgerichtet

• Profi-Schmiereinrichtung

Ausgestattet zwischen dem Walzfütterer und der Presse

• Automatische Speisung im Gerät

Servomotor: YASKAWA, 1,8 kW oder nach Bestellung

• Drucker

Kapazität: 80/110 Tonnen oder nach detaillierter Anforderung

Chinesische Marke: YANGLI

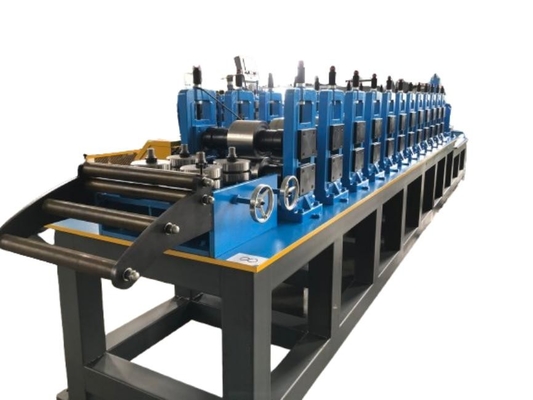

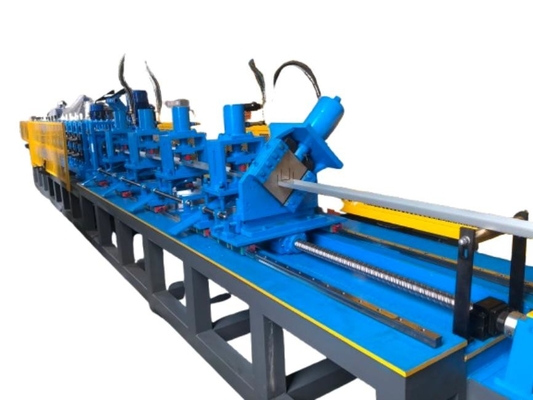

• Rollenformmaschine

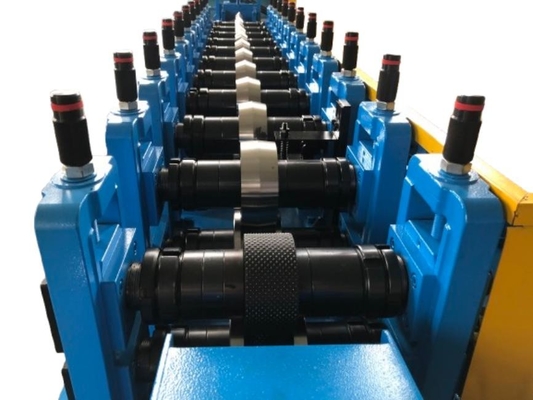

18 Schritte zur Bildung

Rollen aus Cr12, Wärmebehandlung

Schacht Durchmesser=ф75mm, Präzisionsbearbeitung

Hauptmotor = 11 kW, Frequenzgeschwindigkeitsregelung

Höchstgeschwindigkeit der Linienführung: ca. 12-15 m/min

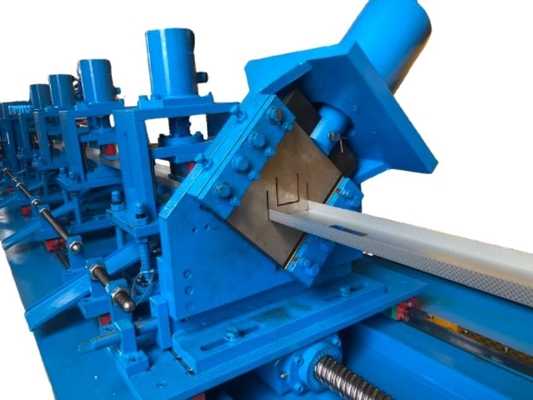

• Hydraulische Schneidvorrichtung

Fliegende Schnitt

Nach dem Abschneiden gibt es 8mm Material Abfall

• PLC-Steuerungssystem

PLC und Touchscreen der Marke Siemens, Inverter der Marke Schneider, Encoder der Marke Omron
