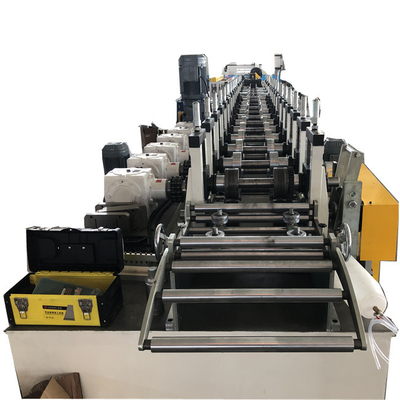

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine
Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine

Großes Bild :  Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine

Produktdetails:
Herkunftsort: China
Markenname: ZTRFM
Zertifizierung: CE,SGS
Modellnummer: Auto
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: 12500
Verpackung Informationen: Nackt mit rostfreiem Schweröl
Lieferzeit: 45 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 30 Sätze pro Monat

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine

Beschreibung
Hydraulikmotorenergie: 15kw und Servomotor 11kw Schlagen: Mit
Materialspannungsgrad: 345Mpa Formstation: 11
Rollstation: 10 Stationen Schaummaschine: Italien OMS & SAIP Marke
Rahmen: Formenrahmen mit einer Dicke von 35 mm Spannung: 380V/50Hz/3Phase
Pumpenleistung: 5.5 kW Stromversorgung: 5 kW, 380 V, 50 Hz
Typ: Fliesenformmaschine Stärke: 0.3-0.8 mm
Rohrmaterialien: 45#steel Rollgeschwindigkeit: 5 bis 7 Meter pro Minute
Betriebsmodus: Vollautomatisch durch PLC
Hervorheben:

Automatische Seismische Drift-Spurmaschine

,

Maschine für das Herstellen von Seismischen Driftspuren

,

Hochgeschwindigkeits-Seismische Drift-Spurmaschine

Hochgeschwindigkeits-Automatik Seismische Driftbahnmaschine, Walzformmaschine

C Stud & U Track Roll Formmaschine, 100% in China hergestellt,is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.

Metallrahmen umfassen Furring-Kanal, Trägerkanal, Stütze, Gleise, Wändecke und Hauptrahmenkanal, die in einer verborgenen Gittergipsdecke mit leichter Struktur verwendet werden.Zwei der am häufigsten verwendeten Rahmen sind Metall U Track, verwendet als horizontaler Rahmen von Trennwänden in Verbindung mit vertikalen Trennwänden (C-Trennwänden).

Stark, leicht, einfach zu installieren und in verschiedenen Größen erhältlich.Metallstapeln und -kanäle bieten ideale und kostengünstige Wand- und Deckenanwendungen, wenn sie mit mehreren Schichten von Gipsplatten verwendet werden.

Hier ist ein Zeichnungsprofil und das fertige Produkt:

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 0

Was ist die seismische Drift-Spur?

ZTRFM Seismic Drift Track (D) ermöglicht die seitliche Bewegung der Hauptgebäudestruktur und bietet gleichzeitig die Ablenkung der Wände und die Feuerwerte für Innen- und Außenwände.Die Seismic Drift Track kommt mit einem extrudierten Metall-Einsatz, die Hilfsmittel in der Verbindung der Spur zur Hauptstruktur.

Die Unterschiede zwischen den Produkten:

SLT - Standard-Schlittenbeinbahn

Die SLT-Schlitten-Abbiegungspur ermöglicht eine positive Befestigung des Stifts an der

Oberstrecke durch die Schlitze, die für die vertikale Bewegung des

die primäre Struktur gemäß Abschnitt 713.2 des IBC.

Die SLT ist so ausgelegt, dass eine vertikale Gesamtbewegung von 1 1⁄2" (+/- 3⁄4") zulässig ist.

Abmessung

Die Schnittbeine (Flächen) sind 2 1⁄2 "lang und haben 1 1⁄2"

Lange durch 1⁄4 "breite vertikale Schlitze, die alle 1" entlang der Länge voneinander entfernt sind

des Mitglieds.

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 1

Standard-Schlussbeinbahn (SLT)

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 2

Spezifikationen

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 3

SDLT - SLOTTED Deep Leg Track (Schlitten-Tiefbein-Spur)

Die SDLT Slotted Deep Leg Track erlaubt eine positive Befestigung des Stifts an der

Oberstrecke durch die Schlitze, die für die vertikale Bewegung des

die primäre Struktur gemäß Abschnitt 713.2 des IBC.

Die SDLT ist so konstruiert, dass eine vertikale Gesamtbewegung von 2" (+/- 1") möglich ist.

Abmessung

Die Schnittbeine (Flächen) sind 3 1⁄4 "lang und haben 2 "lang durch

1⁄4" breite vertikale Schlitze, die alle 1" entlang der Länge des Gliedmaßes voneinander entfernt sind.

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 4

Einheitlich erfasste Probe (SDLT)

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 5

Spezifikationen

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 6

D - Erdbebenstrecke

Seismische Drift-Spur (D) ermöglicht eine seitliche Bewegung des Hauptgebäudes

Struktur, die dennoch die Ablenkung der Wände und die Brandschutzwerte für Innenräume berücksichtigt

Die Seismic Drift Track wird mit einem extrudierten Metall-Einsatz geliefert, der

Hilfsmittel bei der Verbindung der Gleise mit der Hauptstruktur.

Abmessung

Die Schnittbeine (Flächen) sind 2 1⁄2 "lang und haben 1 1⁄2 "lang von 1⁄4"

breite vertikale Schlitze, die alle 1 cm entlang der Länge des Bauteils voneinander entfernt sind.

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 7

Seismische Drift-Spur (D)

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 8

Ansicht des Einzelteilsabschnitts Drift Insert

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 9

DD - Deep Leg Seismic Drift Track (Tiefe Seismische Drift-Spur)

Deep Leg Seismic Drift Track (DD) ermöglicht die seitliche Bewegung der Hauptstrasse

Gebäudekonstruktion, die gleichzeitig die Ablenkung der Wände und die Brandschutzwerte berücksichtigt

Die Deep Leg Seismic Drift Track ist mit einem

Extrudierte Metallverbindung, die die Verbindung der Gleise mit der Hauptstruktur unterstützt.

Abmessung

Die Schnittbeine (Flächen) sind 3 1⁄4 "lang und haben 2 "lang um 1⁄4" breit

vertikale Schlitze, die alle 1" entlang der Längen des Bauteils voneinander entfernt sind.

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 10

Deep Leg Seismic Drift Track (DD) (Tiefe Seismische Drift-Spur)

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 11

Ansicht des Einzelteilsabschnitts Drift Insert

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 12

I-Stud Schachtwandsystem

UL-Konstruktionsnummern von Kopfschnittsystemen

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 13

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 14

SEismische DriftstreckeMerkmale und Anwendungen:

1.Feuergeschütztes Ablenkungssystem

2.UL Eingestuft in mehr als 80 zugelassene Brandschutzsysteme

3.Standard Slotted Track erlaubt bis zu 11⁄2 ̊ der vertikalen Bewegung

4.Einzelformen und -größen erhältlich

5.Gebundene Breiten und Dicken erhältlich

6.Positive Befestigung zur Wandfestigkeit

7Absorbiert die Bewegung der Wände und der Bodenverlängerungen oder Kompressionen

8.Integriert mit traditionellen Wandsystemen

9.Einfache Installation senkt die Arbeitskosten

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 15

Material/Produktspezifikation:

Nichtstrukturelle Produkte:

  • 18-30 ml: 33 ksi
  • 25EQ: 50 ksi
  • 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

Strukturrahmenprodukte

  • 33 bis 43 ml: 33ksi
  • 33EQS, 43EQS: 57 ksi
  • 54-127 mil: 50 ksi............ASTM A1003/A653, C955

Beschichtungsspezifikation

Nichtstrukturelle Produkte:

  • 25EQ, 20EQ, 30EQD, 18-30 Mil: G40............ASTM A1003/A653, C645 Die Ergebnisse des Tests werden in der folgenden Tabelle dargestellt:

Strukturrahmenprodukte

  • 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

Anmerkung: Kontaktieren Sie ZTREM, wenn eine größere Beschichtungsdicke verfügbar ist.

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 16

Hochgeschwindigkeits-Automatik Seismische Driftbahnmaschine, Walzformmaschine

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 17

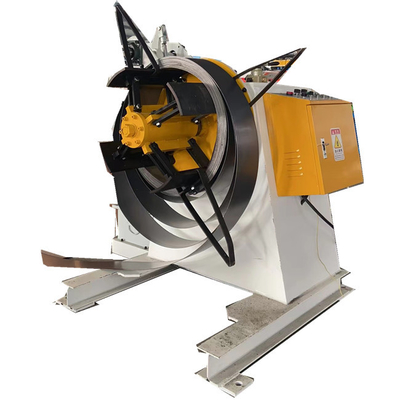

Arbeitsablauf: 3 Tonnen Doppelkopf-Decoiler --Käfigschleife--> 80 Tonnen YangLi-Punktmaschine-Käfigschleife --Hauptwalzmaschine-Stud und Gleis-Punktmaschine--> Fördertisch und Stapler.

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 18

Leistungsmerkmale:

1Der Stahlplattenschweißrumpf ist steif und die Präzision stabil.

2.Trockene oder nasse Luftreibungskupplungsbremse, die anfällig und zuverlässig wirkt.

3.Großgeräte, Präzisionsschleifen der Zahnradwelle, geringer Geräuschpegel beim Betrieb von Werkzeugmaschinen

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 19

4.Schiebe-Block sechsseitige Führungsschiene, mit pneumatischer Balancevorrichtung, reibungsloser Betrieb, hohe Genauigkeit.

 Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 20

5.Adoptieren Sie eine hydraulische Überlastschutzvorrichtung, um Druckmaschine und Form wirksam zu schützen.

6.Die automatische Stempel-Produktionslinie mit einer oder mehreren Maschinen kann mit Hilfe einer PLC zur Steuerung der automatischen Zuführvorrichtung hergestellt werden.

Hochgeschwindigkeits-Automatische seismische Drift-Spurmaschine Rollformmaschine 21

7.Zusätzlich zur konstanten Geschwindigkeit gibt es zwei Arten der Schrittlosgeschwindigkeits-Schlagwahl, die für die Stempelprozessanforderungen von Teilen geeigneter ist und die Produktionseffizienz verbessert.



Hydraulikstation
Merkmal Merkmal
Der Schneider mit unterschiedlichen Größen je nach Produkt Der Schneider mit unterschiedlichen Größen je nach Produkt
Abmessungen. Abmessungen.
PLC-Marke PLC-Marke
Marke Panasonic Marke Panasonic
Art der Arbeit Art der Arbeit

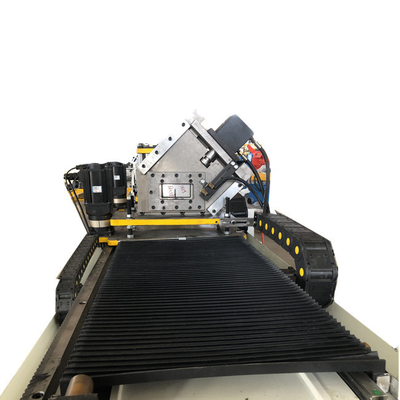

Servofliegendes hydraulisches Schneidsystem Servofliegendes hydraulisches Schneidsystem
Servo-Flieger-Punktionssystem Servo-Flieger-Punktionssystem
Leistung des Servomotors Leistung des Servomotors
YASKAWA 2,3 kW YASKAWA 2,3 kW
Hydraulische Motorleistung

11 kW x2 für die Durchstoßung mit Energiebehälter

Doppelmotoren

Hydrauliköl 46# Hydrauliköl

Spezifikationen:

Rahmenart Gedenkbogenrahmen mit einer Dicke von 30 mm
Antriebsmodus Schwergetätiges Getriebe als Getriebe
Material von Walzen GCr12mov
Material der Wellen 45# Stahl mit Härtung
Durchmesser der Wellen Φ80 mm
Anzahl der Walzen 16 Rollen, eine Rippe und eine weitere mit Punkten.
Hauptstrom 11 kw X2 und mit 3 weiteren Linearmotoren
Rohstoffe der Stahlspule Verzinkte Stahlplatten
Materialdicke 00,5-1,5 mm
Formgeschwindigkeit 45 m pro Minute
Rahmenart Gedenkbogenrahmen mit einer Dicke von 30 mm
Antriebsmodus Schwergetätiges Getriebe als Getriebe
