Maschine zum Formen von Rollen mit Wellplatten
Kleine Wellstoffmetallprofile sind haltbar und gleichzeitig gewichtslos. Wir arbeiten an der Entwicklung der besten Maschine zur Herstellung von Wellstoff- oder Wellstoffdachblechmaschinen.Sehr beliebt für den Bau von Dach und Seite.Golfplatten haben in jüngerer Zeit eine enorme Beliebtheit als moderne, zeitgenössische Dach- und Abdeckungen erlangt.
Unsere Dachplattenmaschine besteht aus Decoiler, Fütterungs- und Nivellierungsvorrichtung, Per-Scher, Rollenformsystem, hydraulischen Postenschnitt, Auslauftisch, hydraulische Station und PLC (Kontrollsystem).Herstellen von Standardprodukten mit einer Leistungsfestigkeit von bis zu 450 MPa,Lange Produktionslinie, gute Profilform an Endprodukten; Zeit- und Arbeitersparnis, die die Produktionseffizienz stark verbessert und für die aktuelle Produktion geeignet ist.Diese Maschine ist einfach zu bedienen und stabil mit guter Präzision laufen.
Hier ist ein Zeichnungsprofil und das fertige Produkt:
Was ist eine Wellpappe:
Wellenförmige Metallplatten werden üblicherweise für Dachdecken in einer Vielzahl von Anwendungen eingesetzt, einschließlich Dachwandverkleidung, Zäune und Bildschirme.
Haushaltsbauten wie Häuser, Kioske, Geschäfte, Restaurants usw.
Industriewerkstätten wie Lagerhäuser, Fabriken, Büros...
Öffentliche Gebäude wie Krankenhäuser,Kliniken,Schulen,Kommissare,Abteilungen,Theater oder Vergnügungsparks.
Das Wellstoffblech wird in Rollen, 1200 mm flach, geformt und in die Wellstoffrollformmaschine gelegt.
Maschine zum Formen von Rollen mit Wellplatten
Prozessfluss:
Abwicklung→Anleitung und manuelle Vorschneiderei→Rollformung→Schneiden→Auslauftabelle
Technische Leistung der gesamten Linie:
|
5 Tonnen manueller Entwickler
|
1.Kapazität: 5 Tonnen
2Durchmesser der Spule: 450-550 mm, einstellbar
3.Spulenbreite: max.1350 mm
4.Nicht angetrieben, manuell gesteuert Stahlspule Innenbohrung Schrumpfung und Stop
|
|
Handbuch pWiederschneidmaschine
|
Der Vorschneider eignet sich für den häufigen Austausch von Stahlspulen-Ausrüstung, um die Stahlspulen im Voraus zu schneiden, um sie leicht zu ersetzen und die Verschwendung von Stahlspulen zu reduzieren. |
|
Hauptformmaschine
|
1.Hauptrahmen: 400 mm H-Strahl-Struktur mit 20 mm dicken geschweißten Stahl-Mittelfestplatte.
2.Bildungsstation: 24 Stationen
3.Wollermaterial:Hochwertstahl 45#,chrombehandelt, wodurch die Oberfläche der Walzen glatter wird, die Härte verbessert und Abrieb verhindert wird, die Lebensdauer erhöht wird
4.Wachthalter:Hochwertigkeit 45#,Temperingbehandlung, Verhinderung von Verformungen und Verbesserung der Härte
5.Achsendurchmesser: 80mm, Feststoff 6. Motorleistung:7.5kw 7.Geschwindigkeit: 0-20 m/min
8.Spannung: 380V, 50HZ, 3P ((oder auf Anfrage)
9- Übertragung: Durch eine zweimeterlange Doppelkette, chinesische bekannte Marke HRB.
|
|
Hydraulisches Schneidegerät
|
1.Material der Klinge: Gcr12-Abschärfung 2.Längentoleranz: ±1 mm
3.Hydraulische Leistung:5.5 kW
4.Mit Luftkühlsystem in der Hydraulikstation
5.Schnittmerkmal:Standhaftes und sicheres Arbeitsverhältnis und geringe Geräusche.
6.Ölrohr- und Drahtverbindung: Alle Rohre und Drähte werden durch Zahlen oder Buchstaben gekennzeichnet, so dass die Verbindung für die Neuerung einfach ist.
|
|

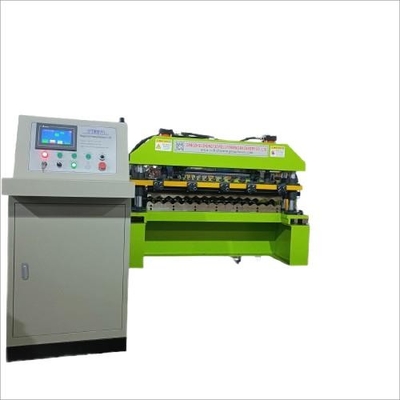

Steuerungssystem
|
1.Frequenzumrechner: Delta
2. Bildschirm: Touchscreen
3.PLC Marke: Delta
4.Sprache: Chinesisch und Englisch ((Oder auf Wunsch der Kunden)
5.Encoder: Omron
6.Eigenschaft:Das Steuerungssystem unterstützt mehrere Auftragseingänge und kann den unterschiedlichen Produktionsanforderungen entsprechen
7.Funktionen: Längenregelung, Schnittmengenregelung und Geschwindigkeitsregelung
|
| Es ist ausgegangen. |
1.Länge: 3 m
2.Menge: 2 Stück
|
| Ersatzteile |
- Werkzeugkasten: 1 Satz
- 4 Sicherungen, 2 Schalter, 2 Ketten.
|

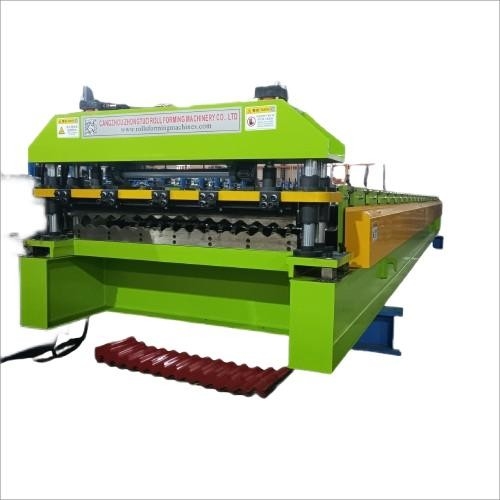

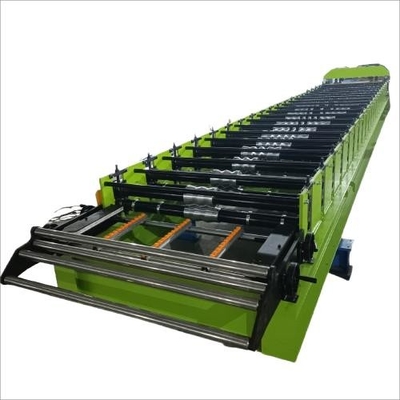

Bilder:
