Supermarkt-Rollformmaschine für die Regalproduktion

Supermarktregalrolle Ausgestaltung Maschine.

Supermarktregalen Rollen Formierung Linie ist so konzipiert, dass die Regal-Panel-Profile in Charge automatisch.Es ist variable Breite Rollen Formlinie ist in der Lage, Regale von 300-600 mm mit flexibler Länge und servo gesteuerte flexible hydraulische Stanzsystem zu produzierenDie Arbeitsströmung der Regalplattenwalzmaschine besteht aus Entwickler, Nivellierung, Durchstoßen für Seitenlöcher,Hauptwalzmaschine, nach oben und unten, um die Kante und dann zum Empfangstisch zu biegen.

Nehmen wir zum Beispiel das folgende Zeichnungsprofil.:

Supermarktregal-Panel Probe:

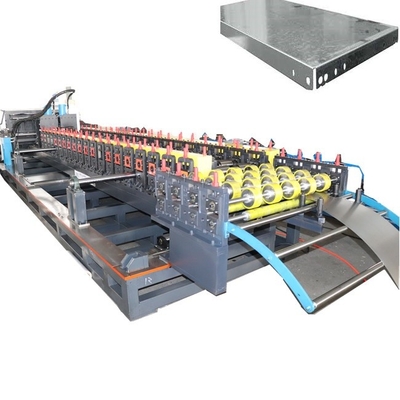

Maschine zur Walzformung von Supermarktregalen:

1Die wichtigsten technischen ParametervonSupermarktregalrolle Ausgestaltung Maschine

1. Walzproduktspezifikationen: Breite 285 mm bis 685 mm, Dicke 0,8 mm

2Produktionsgeschwindigkeit: 6-8 m/min.

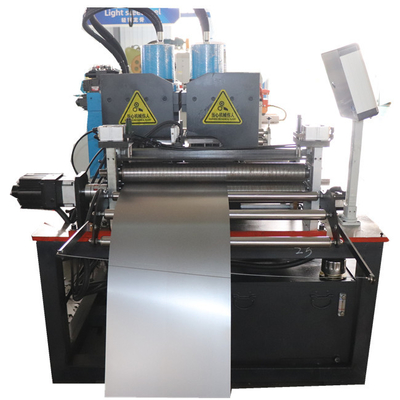

3- Stanzverfahren: Servozufuhr nach Ausgleich, hydraulisches automatisches Streichen und Streichen beider Seiten der Lücke.

4. Hydraulischer Antrieb, flache Stanzöffnung

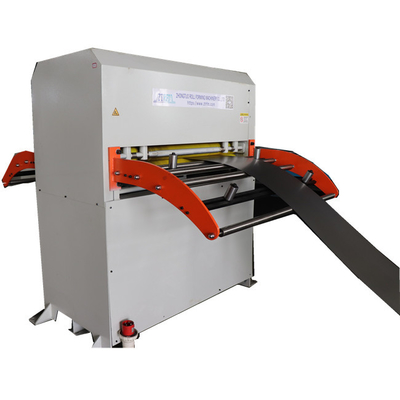

5- Ausgleichsmotor: 4 kW

6. Servomotor mit 5,5 kW

7. Leistung der Hydraulikstation: 15KW mit Akkumulator (große Durchflusspumpe)

8Anzahl der Formgruppen: 30 Formmaschinen

9. Anbauform: Einführung integrierter Drahtschnittwandplatten mit Kettenantrieb

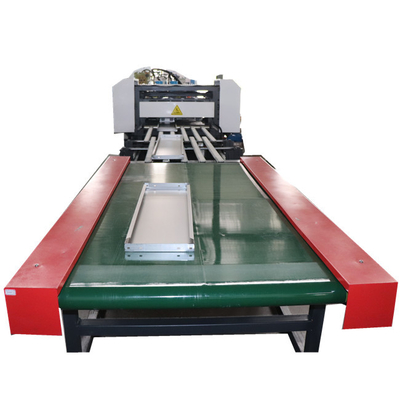

10- Rollenförderer: Ein Split-Rollenförderer auf beiden Seiten, mit einer automatisch einstellbaren Seite und einem einstellbaren Motor von 1,5 kW

11Material der Walze: 45# Stahl, Oberfläche mit hartem Chrombeschichtung

12. Spindelmaterial: 45 # hochwertiges, abgeschmolzenes und gehärtetes Stahl

Supermarktregalrolle Ausgestaltung MaschineMerkmale und Vorteile:

14- Schneid- und Umschlagverfahren: Hydraulischer Antrieb, gleichzeitig Schneiden und Umschlagen nach dem Formen

15Schneidklinge, Werkstoff: Cr12-Auslöschverfahren

16. Elektrische Steuerung: Die gesamte Maschine übernimmt eine industrielle Computerfrequenzumwandlungskontrolle

Die monotone Regalmaschine ist eine einzelne Rollenformungseinheit, die verschiedene Spezifikationen von Fertigprodukten mit Walzen herstellen kann.Ausgleichsmaschine, Servo-Zuführmaschine, hydraulische Durchbohrung kontinuierlicher Löcher auf beiden Seiten des ersten Arbeitsplatzes (mit einem Schwung von 300),hydraulisches Streichen der Schwanzlücke der zweiten Arbeitsstation und vier lange Schlitzlöcher am Kopf, monotone Formgeber, Formschneid- und Umdrehgerät, Hydraulikstation, Computersteuerung, Entladetisch und andere Teile.

Die monotone Maschine hat eine geteilte Form von zwei Rollspuren, wobei sich beide Seiten gleichzeitig bewegen, was schnelle und schrittlose Breiten- und Größenänderungen ermöglicht.

Arbeitsablauf der Regalplattenmaschine:

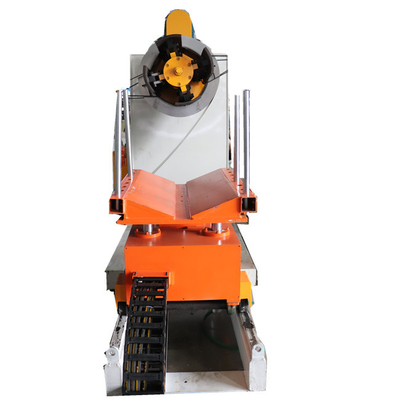

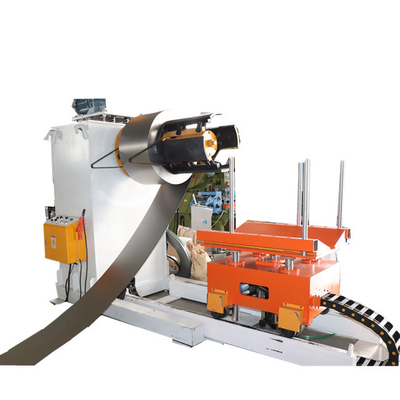

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

Supermarktregalen Anwendungsbereich:

Supermarktregalrolle Ausgestaltung MaschineArbeitsvideos für Ihre Referenz:
